Vertical Turbine Fire Pump: Solusi Fire Pump untuk Sumber Air di Bawah Permukaan
Vertical Turbine Fire Pump merupakan salah satu jenis Fire Pump yang dirancang khusus untuk mengambil air dari sumber yang berada di bawah posisi pompa, seperti reservoir bawah tanah, sumur dalam, danau, sungai, atau kolam penampungan. Berbeda dengan Horizontal Split Case Fire Pump maupun End Suction Fire Pump yang membutuhkan kondisi suction positif, Vertical Turbine Fire Pump mampu mengangkat air dari elevasi yang lebih rendah melalui rangkaian poros vertikal dan bowl assembly.
Pompa ini banyak digunakan pada kawasan industri, pembangkit listrik, pelabuhan, bandara, kilang minyak, gudang logistik, hingga fasilitas komersial yang memiliki sumber air bawah tanah sebagai pasokan utama sistem Fire Protection. Penggunaan Vertical Turbine Fire Pump juga diakui dalam standar NFPA 20 untuk aplikasi dengan kondisi sumber air tertentu.
Apa Itu Vertical Turbine Fire Pump?
Vertical Turbine Fire Pump adalah pompa sentrifugal vertikal bertingkat (multi-stage) yang dirancang untuk mengambil air dari sumber yang berada di bawah permukaan tanah. Impeller ditempatkan di dalam bowl assembly yang terendam air, sedangkan motor penggerak berada di bagian atas permukaan sehingga tenaga diteruskan melalui line shaft.
Konfigurasi ini memungkinkan pompa bekerja secara efisien meskipun sumber air memiliki elevasi yang jauh lebih rendah dibanding posisi ruang pompa. Oleh karena itu, Vertical Turbine Fire Pump menjadi pilihan ideal ketika penggunaan pompa horizontal tidak memungkinkan.
Fungsi Vertical Turbine Fire Pump
Mengambil Air dari Elevasi Rendah
Mengalirkan air dari reservoir bawah tanah, sumur, danau, atau sungai menuju sistem Fire Protection.
Menyuplai Fire Hydrant
Memberikan debit dan tekanan air yang dibutuhkan jaringan Fire Hydrant selama proses pemadaman.
Mendukung Fire Sprinkler
Menjaga suplai air agar sistem sprinkler dapat bekerja sesuai desain bangunan.
Operasi Darurat
Bekerja otomatis melalui Fire Pump Controller ketika tekanan sistem turun di bawah batas yang telah ditentukan.
Cara Kerja Vertical Turbine Fire Pump
Pada kondisi normal, tekanan jaringan dipertahankan oleh Jockey Pump. Saat tekanan turun akibat aktivasi hydrant atau sprinkler, Fire Pump Controller akan mengaktifkan Vertical Turbine Fire Pump. Motor memutar line shaft yang terhubung ke impeller di dalam bowl assembly sehingga air terdorong naik melalui column pipe menuju discharge head, kemudian dialirkan ke jaringan Fire Protection.
- Pressure switch mendeteksi penurunan tekanan.
- Fire Pump Controller mengaktifkan pompa.
- Motor memutar line shaft.
- Impeller mengangkat air dari bawah permukaan.
- Air mengalir melalui column pipe.
- Air didistribusikan ke Fire Hydrant dan Fire Sprinkler.
Komponen Vertical Turbine Fire Pump
- Electric Motor atau Diesel Driver.
- Discharge Head.
- Line Shaft.
- Column Pipe.
- Bowl Assembly.
- Impeller.
- Suction Bell.
- Strainer.
- Thrust Bearing.
- Fire Pump Controller.
Keunggulan Vertical Turbine Fire Pump
- Mampu mengambil air dari elevasi yang sangat rendah.
- Sangat sesuai untuk reservoir bawah tanah dan sumur.
- Kapasitas debit besar.
- Tekanan stabil.
- Efisiensi tinggi untuk aplikasi industri.
- Memenuhi kebutuhan sistem Fire Protection skala besar.
- Dapat digunakan pada lokasi yang tidak memungkinkan pemasangan pompa horizontal.
Kapan Vertical Turbine Fire Pump Digunakan?
Vertical Turbine Fire Pump dipilih ketika sumber air tidak dapat menyediakan kondisi suction positif bagi pompa horizontal. Contohnya pada proyek yang menggunakan sumur dalam, reservoir bawah tanah, kolam retensi, kanal, sungai, atau danau sebagai sumber air utama sistem proteksi kebakaran. Dengan konfigurasi vertikal, pompa mampu menjaga performa tanpa mengalami kesulitan dalam proses pengisapan air.
Aplikasi Vertical Turbine Fire Pump
- Pabrik dan kawasan industri.
- Bandara.
- Pelabuhan.
- Pembangkit listrik.
- Depot BBM.
- Kilang minyak dan gas.
- Gudang logistik.
- Pusat data (Data Center).
- Fasilitas pengolahan air.
- Gedung komersial dengan reservoir bawah tanah.
Artikel Terkait
Jenis-Jenis Vertical Turbine Fire Pump
Vertical Turbine Fire Pump tersedia dalam beberapa konfigurasi yang disesuaikan dengan sumber tenaga, kedalaman sumber air, kapasitas aliran, serta kebutuhan sistem Fire Protection. Meskipun seluruhnya menggunakan prinsip pompa vertikal bertingkat (vertical multi-stage), setiap konfigurasi memiliki karakteristik dan aplikasi yang berbeda.
Pemilihan tipe yang tepat harus mempertimbangkan hasil hydraulic calculation, kedalaman muka air (water level), debit yang dibutuhkan, serta persyaratan NFPA 20 agar sistem mampu memberikan performa optimal saat terjadi keadaan darurat.
Electric Vertical Turbine Fire Pump
Electric Vertical Turbine Fire Pump menggunakan motor listrik vertikal sebagai penggerak utama. Jenis ini paling banyak digunakan pada bangunan yang memiliki pasokan listrik stabil karena menawarkan efisiensi tinggi, pengoperasian otomatis, serta biaya operasional yang relatif rendah.
Keunggulan Electric Driver
- Start otomatis melalui Fire Pump Controller.
- Efisiensi energi tinggi.
- Operasi lebih senyap.
- Perawatan relatif sederhana.
- Mudah diintegrasikan dengan Building Management System (BMS).
Diesel Vertical Turbine Fire Pump
Diesel Vertical Turbine Fire Pump menggunakan mesin diesel sebagai sumber tenaga sehingga tetap mampu beroperasi ketika pasokan listrik utama terputus. Konfigurasi ini umum diterapkan pada fasilitas industri, kilang minyak, pembangkit listrik, pelabuhan, dan infrastruktur vital yang memerlukan tingkat keandalan tinggi.
Keunggulan Diesel Driver
- Tetap bekerja saat listrik padam.
- Keandalan tinggi untuk fasilitas kritis.
- Cocok sebagai backup Main Fire Pump.
- Mampu beroperasi dalam waktu lama.
- Sesuai untuk lokasi terpencil.
Bowl Assembly pada Vertical Turbine Fire Pump
Bowl Assembly merupakan bagian terpenting dari Vertical Turbine Fire Pump karena berada di dalam sumber air dan berfungsi menghasilkan tekanan melalui putaran impeller bertingkat. Jumlah bowl dapat disesuaikan dengan kebutuhan total head sistem.
Impeller
Menghasilkan energi kinetik untuk mengangkat air menuju permukaan.
Diffuser Bowl
Mengubah energi kecepatan menjadi tekanan sehingga efisiensi pompa meningkat.
Suction Bell
Mengarahkan aliran air agar masuk ke impeller secara stabil dan mengurangi turbulensi.
Bowl Bearing
Menjaga kestabilan putaran line shaft selama pompa beroperasi.
Line Shaft dan Column Pipe
Line Shaft berfungsi meneruskan putaran dari motor menuju impeller yang berada di dasar sumber air. Sementara itu, Column Pipe menjadi jalur utama aliran air dari bowl assembly menuju discharge head di permukaan.
Panjang line shaft dan column pipe disesuaikan dengan kedalaman sumber air. Oleh karena itu, desain Vertical Turbine Fire Pump bersifat modular sehingga dapat diterapkan pada berbagai kondisi lapangan.
| Komponen | Fungsi |
|---|---|
| Line Shaft | Meneruskan putaran motor ke impeller. |
| Column Pipe | Mengalirkan air menuju discharge head. |
| Shaft Sleeve | Melindungi shaft dari keausan. |
| Lineshaft Bearing | Menjaga kestabilan putaran poros. |
Material Vertical Turbine Fire Pump
Material pompa dipilih berdasarkan kualitas air, tekanan operasi, potensi korosi, serta umur pakai yang diharapkan. Penggunaan material yang tepat membantu menjaga efisiensi sekaligus mengurangi biaya pemeliharaan dalam jangka panjang.
| Komponen | Material Umum |
|---|---|
| Discharge Head | Cast Iron / Ductile Iron. |
| Column Pipe | Carbon Steel atau Stainless Steel. |
| Impeller | Bronze atau Stainless Steel. |
| Line Shaft | Stainless Steel. |
| Bowl Assembly | Cast Iron, Bronze, atau Stainless Steel. |
Performance Curve Vertical Turbine Fire Pump
Kurva performa menunjukkan hubungan antara kapasitas aliran (Flow Rate), Total Head, efisiensi pompa, daya motor, dan kebutuhan Net Positive Suction Head (NPSH). Analisis kurva ini sangat penting untuk memastikan pompa bekerja pada titik efisiensi terbaik (Best Efficiency Point/BEP), sehingga konsumsi energi lebih optimal dan umur peralatan lebih panjang.
Flow Rate
Menentukan kapasitas air yang dapat dipompa ke sistem Fire Protection.
Total Head
Menunjukkan tekanan total yang mampu dihasilkan pompa.
Best Efficiency Point
Area operasi dengan efisiensi tertinggi untuk menjaga performa dan umur pompa.
Motor Power
Menentukan kebutuhan daya penggerak sesuai kapasitas pompa.
Cara Memilih Vertical Turbine Fire Pump
Pemilihan Vertical Turbine Fire Pump harus mempertimbangkan kedalaman sumber air, kapasitas debit, total head, diameter sumur atau reservoir, jenis penggerak, efisiensi pompa, serta persyaratan NFPA 20. Selain itu, penting memastikan ketersediaan suku cadang, layanan purna jual, dan kemudahan maintenance agar sistem Fire Protection tetap andal dalam jangka panjang.
Konsultasi dengan kontraktor Fire Protection yang berpengalaman akan membantu menentukan konfigurasi pompa yang sesuai dengan karakteristik proyek sekaligus meminimalkan risiko kesalahan desain.
Instalasi Vertical Turbine Fire Pump
Instalasi Vertical Turbine Fire Pump memerlukan perencanaan yang lebih detail dibandingkan pompa horizontal karena sebagian besar komponen pompa berada di bawah permukaan air. Mulai dari pondasi, pump pit, bowl assembly, line shaft, hingga discharge head harus dipasang dengan presisi agar sistem mampu bekerja secara optimal ketika terjadi kebakaran.
Seluruh proses pemasangan harus mengacu pada gambar kerja (shop drawing), hydraulic calculation, rekomendasi pabrikan, serta persyaratan NFPA 20 agar menghasilkan sistem Fire Protection yang aman, andal, dan mudah dipelihara.

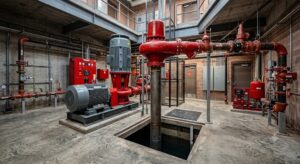

Vertical Pump Pit dan Sumber Air
Vertical Turbine Fire Pump dipasang tepat di atas sumber air seperti reservoir bawah tanah, sumur dalam, sungai, danau, atau kolam penampungan. Bagian Bowl Assembly akan terendam di dalam air sehingga pompa selalu memiliki pasokan air tanpa harus mengandalkan kemampuan suction seperti pompa horizontal.
Desain pump pit harus memastikan kedalaman air selalu memenuhi kebutuhan minimum submergence agar tidak terjadi vortex maupun masuknya udara ke dalam impeller yang dapat menurunkan performa pompa.
Reservoir Bawah Tanah
Paling umum digunakan pada gedung bertingkat dan kawasan industri.
Deep Well
Digunakan apabila sumber air berasal dari sumur dalam.
River Intake
Memanfaatkan sungai sebagai sumber air utama sistem Fire Protection.
Open Water
Dapat mengambil air dari danau maupun kolam retensi.
Pondasi dan Discharge Head
Motor penggerak dan discharge head dipasang di atas pondasi beton bertulang yang dirancang untuk menahan beban statis maupun dinamis selama pompa beroperasi. Pondasi yang kokoh membantu menjaga kestabilan line shaft sekaligus mengurangi getaran.
Discharge Head berfungsi mengubah arah aliran air dari vertikal menjadi horizontal sebelum didistribusikan menuju jaringan Fire Hydrant maupun Fire Sprinkler.
- Pondasi harus rata dan memiliki kekuatan yang cukup.
- Anchor bolt dipasang sesuai shop drawing.
- Grouting dilakukan setelah posisi pompa final.
- Discharge Head harus sejajar dengan jalur perpipaan.
Instalasi Column Assembly dan Line Shaft
Column Pipe dan Line Shaft dipasang secara bertahap sesuai kedalaman sumber air. Setiap sambungan harus diperiksa kelurusannya agar putaran poros tetap stabil dan tidak menimbulkan getaran selama pompa beroperasi.
| Komponen | Fungsi |
|---|---|
| Column Pipe | Mengalirkan air menuju discharge head. |
| Line Shaft | Meneruskan putaran motor ke impeller. |
| Lineshaft Bearing | Menjaga kestabilan poros. |
| Coupling | Menyambungkan antar segmen shaft. |
Setelah seluruh segmen terpasang, dilakukan pemeriksaan run-out untuk memastikan poros tetap lurus sebelum motor dioperasikan.
Alignment Motor dan Vertical Shaft
Walaupun konfigurasi Vertical Turbine Fire Pump berbeda dengan pompa horizontal, proses alignment tetap menjadi tahapan penting. Alignment dilakukan antara motor penggerak dengan poros utama agar seluruh putaran diteruskan secara presisi menuju impeller.
Motor Alignment
Menjaga posisi motor tetap presisi terhadap discharge head.
Shaft Alignment
Memastikan line shaft berada pada sumbu yang benar.
Bearing Inspection
Memastikan seluruh bearing bekerja dengan baik.
Rotation Check
Memastikan arah putaran motor sesuai spesifikasi pabrikan.
Integrasi dengan Fire Pump Controller
Vertical Turbine Fire Pump bekerja secara otomatis melalui Fire Pump Controller. Ketika tekanan sistem turun akibat aktivasi hydrant atau sprinkler, controller akan menghidupkan motor listrik atau mesin diesel sehingga pompa mulai mengambil air dari reservoir dan mendistribusikannya ke jaringan Fire Protection.
| Komponen | Peran |
|---|---|
| Fire Pump Controller | Mengendalikan operasi pompa. |
| Pressure Switch | Mendeteksi penurunan tekanan. |
| Electric Motor / Diesel Engine | Penggerak utama pompa. |
| Jockey Pump | Menjaga tekanan sistem saat kondisi normal. |
| Fire Water Distribution | Menyalurkan air menuju hydrant dan sprinkler. |
Testing dan Commissioning
Sebelum dioperasikan, Vertical Turbine Fire Pump harus melalui proses testing dan commissioning untuk memastikan seluruh komponen bekerja sesuai spesifikasi. Pengujian dilakukan terhadap aspek mekanikal, elektrikal, hidrolik, serta integrasi dengan sistem Fire Protection secara keseluruhan.
Tahapan Pengujian
- Visual inspection seluruh instalasi.
- Pemeriksaan vertical shaft alignment.
- Rotation test.
- Automatic start test.
- Manual operation test.
- Flow dan pressure performance test.
- Pengukuran getaran serta temperatur bearing.
- Acceptance test sesuai standar NFPA 20.
Seluruh hasil pengujian harus didokumentasikan sebagai bagian dari proses serah terima sistem sekaligus menjadi referensi untuk program inspeksi dan maintenance di masa mendatang.
Hydraulic Calculation Vertical Turbine Fire Pump
Keberhasilan sistem Vertical Turbine Fire Pump sangat bergantung pada proses hydraulic calculation yang akurat. Perhitungan ini menentukan kapasitas pompa, jumlah stage (bowl assembly), total dynamic head (TDH), diameter column pipe, ukuran discharge pipe, hingga kebutuhan daya motor penggerak.
Perhitungan tidak hanya mempertimbangkan kebutuhan debit hydrant dan sprinkler, tetapi juga elevasi sumber air, panjang perpipaan, friction loss, tekanan minimum pada titik terjauh, serta faktor keamanan sesuai standar NFPA 20. Dengan desain yang tepat, pompa dapat bekerja pada titik efisiensi terbaik (Best Efficiency Point/BEP), sehingga konsumsi energi lebih optimal dan umur komponen menjadi lebih panjang.
| Parameter | Keterangan |
|---|---|
| Flow Rate | Kebutuhan debit sistem Fire Protection. |
| Total Dynamic Head | Tekanan total termasuk elevasi dan friction loss. |
| Static Water Level | Ketinggian permukaan air saat kondisi normal. |
| Drawdown Level | Penurunan muka air saat pompa beroperasi. |
| Bowl Stage | Jumlah impeller untuk mencapai head yang dibutuhkan. |
| Motor Power | Daya penggerak sesuai kapasitas pompa. |
Inspection Vertical Turbine Fire Pump
Inspeksi rutin diperlukan untuk memastikan Vertical Turbine Fire Pump selalu berada dalam kondisi siap operasi. Pemeriksaan dilakukan pada komponen mekanikal, elektrikal, hidrolik, dan struktur pendukung agar potensi kerusakan dapat dideteksi sejak dini.
Visual Inspection
Memeriksa kebocoran, korosi, kondisi baut, pondasi, dan kebersihan ruang pompa.
Motor Inspection
Memastikan motor listrik atau mesin diesel bekerja normal tanpa getaran maupun panas berlebih.
Column Pipe Inspection
Memastikan tidak terdapat kebocoran, korosi, atau deformasi pada column pipe.
Discharge Head Inspection
Memeriksa kondisi valve, pressure gauge, dan sambungan perpipaan.
Maintenance Vertical Turbine Fire Pump
Program maintenance yang terjadwal membantu mempertahankan performa Vertical Turbine Fire Pump selama bertahun-tahun. Seluruh kegiatan pemeliharaan sebaiknya mengikuti rekomendasi pabrikan dan standar NFPA 25 sebagai pedoman inspeksi, pengujian, dan pemeliharaan sistem proteksi kebakaran.
Maintenance Mingguan
- Menjalankan churn test.
- Memeriksa tekanan discharge.
- Memastikan tidak ada kebocoran.
- Memeriksa Fire Pump Controller.
Maintenance Bulanan
- Memeriksa thrust bearing.
- Memeriksa coupling.
- Menguji sistem start otomatis.
- Memeriksa level pelumas.
Maintenance Tahunan
- Flow Performance Test.
- Inspeksi bowl assembly.
- Pemeriksaan line shaft.
- Penggantian komponen yang aus.
- Evaluasi performa sistem secara menyeluruh.
Troubleshooting Vertical Turbine Fire Pump
| Permasalahan | Penyebab | Solusi |
|---|---|---|
| Pompa tidak dapat start | Gangguan Fire Pump Controller atau sumber listrik. | Periksa controller, panel, baterai, dan suplai daya. |
| Debit air menurun | Impeller aus atau bowl assembly kotor. | Lakukan inspeksi dan pembersihan bowl assembly. |
| Tekanan tidak stabil | Level air berubah atau hydraulic calculation tidak sesuai. | Periksa sumber air dan evaluasi performa pompa. |
| Getaran tinggi | Line shaft tidak sejajar atau bearing aus. | Lakukan alignment dan penggantian bearing. |
| Suara abnormal | Kavitasi atau masuknya udara. | Periksa submergence dan kondisi suction bell. |
| Motor terlalu panas | Beban berlebih atau ventilasi kurang baik. | Periksa arus motor dan sistem pendinginan. |
Pertanyaan yang Sering Diajukan (FAQ)
Kapan Vertical Turbine Fire Pump menjadi pilihan terbaik?
Pompa ini direkomendasikan ketika sumber air berada di bawah posisi pompa, seperti reservoir bawah tanah, sumur dalam, sungai, danau, atau kolam retensi.
Apa keunggulan Vertical Turbine Fire Pump dibanding pompa horizontal?
Vertical Turbine Fire Pump mampu mengambil air dari elevasi yang lebih rendah tanpa membutuhkan kondisi suction positif, sehingga cocok untuk aplikasi dengan sumber air bawah permukaan.
Apakah Vertical Turbine Fire Pump memenuhi standar NFPA 20?
Ya. Jenis pompa ini termasuk salah satu tipe fire pump yang diatur dalam NFPA 20 dan banyak digunakan pada proyek industri maupun komersial yang memerlukan sumber air dari bawah permukaan.
Apakah pompa ini dapat menggunakan motor listrik maupun mesin diesel?
Ya. Vertical Turbine Fire Pump tersedia dalam konfigurasi electric driven maupun diesel driven sesuai kebutuhan sistem Fire Protection.
Kesimpulan
Vertical Turbine Fire Pump merupakan solusi ideal untuk sistem Fire Protection yang menggunakan sumber air di bawah permukaan. Dengan desain vertikal, bowl assembly yang terendam, serta kemampuan menghasilkan debit dan tekanan tinggi, pompa ini menjadi pilihan utama pada pembangkit listrik, pelabuhan, kawasan industri, depot BBM, hingga gedung komersial yang menggunakan reservoir bawah tanah.
Agar sistem bekerja secara optimal, diperlukan hydraulic calculation yang akurat, instalasi sesuai standar NFPA 20, serta program inspeksi, testing, dan maintenance secara berkala. Kombinasi antara Vertical Turbine Fire Pump, Fire Pump Controller, Jockey Pump, dan sistem distribusi air yang dirancang dengan baik akan memberikan tingkat keandalan tinggi dalam menghadapi kondisi darurat kebakaran.
