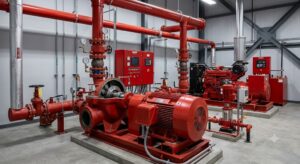

Horizontal Split Case Fire Pump: Pengertian, Fungsi, Cara Kerja & Aplikasinya
Horizontal Split Case Fire Pump merupakan salah satu jenis Main Fire Pump yang paling banyak digunakan dalam sistem Fire Protection. Pompa ini dirancang untuk menghasilkan debit air yang besar dengan tekanan yang stabil sehingga mampu memenuhi kebutuhan sistem Fire Hydrant maupun Fire Sprinkler pada berbagai jenis bangunan.
Karakteristik utama pompa ini adalah rumah pompa (casing) yang terbagi secara horizontal menjadi dua bagian. Desain tersebut memudahkan proses inspeksi, penggantian impeller, maupun maintenance tanpa harus melepas seluruh perpipaan dari sistem. Oleh karena itu, Horizontal Split Case Fire Pump menjadi pilihan utama pada gedung bertingkat, rumah sakit, hotel, pusat perbelanjaan, kawasan industri, gudang logistik, hingga fasilitas infrastruktur berskala besar.
Pompa ini dapat digerakkan menggunakan Electric Fire Pump maupun Diesel Fire Pump, tergantung pada kebutuhan desain dan tingkat keandalan sistem proteksi kebakaran.
Apa Itu Horizontal Split Case Fire Pump?
Horizontal Split Case Fire Pump adalah pompa sentrifugal dengan casing yang dibelah secara horizontal sehingga bagian atas casing dapat dibuka untuk melakukan inspeksi atau perawatan tanpa membongkar sambungan suction maupun discharge. Desain ini memberikan kemudahan servis sekaligus mempersingkat waktu henti (downtime) selama proses maintenance.
Pompa ini dirancang untuk bekerja secara otomatis ketika menerima perintah dari Fire Pump Controller akibat penurunan tekanan pada jaringan Fire Protection. Air kemudian diambil dari Fire Water Tank dan didistribusikan menuju jaringan hydrant maupun sprinkler.
Fungsi Horizontal Split Case Fire Pump
Sebagai pompa utama, Horizontal Split Case Fire Pump bertugas menyediakan debit air bertekanan tinggi selama proses pemadaman kebakaran berlangsung. Keandalannya menjadikan pompa ini sebagai komponen penting dalam sistem proteksi kebakaran modern.
Suplai Air Bertekanan
Memompa air dari Fire Water Tank menuju jaringan Fire Hydrant dan Fire Sprinkler dengan tekanan yang stabil.
Mendukung Sistem Fire Protection
Menjadi sumber utama pasokan air ketika sistem proteksi kebakaran diaktifkan akibat kondisi darurat.
Operasi Berkapasitas Besar
Dirancang untuk menghasilkan debit tinggi sehingga sesuai digunakan pada bangunan komersial maupun fasilitas industri berskala besar.
Keandalan Tinggi
Mampu beroperasi secara kontinu sesuai kebutuhan sistem dan memenuhi persyaratan standar Fire Protection.
Cara Kerja Horizontal Split Case Fire Pump
Dalam kondisi normal, tekanan sistem dipertahankan oleh Jockey Pump. Ketika tekanan turun secara signifikan akibat aktivasi hydrant atau sprinkler, Fire Pump Controller akan mengaktifkan Horizontal Split Case Fire Pump.
- Pressure switch mendeteksi penurunan tekanan.
- Fire Pump Controller menerima sinyal.
- Motor listrik atau mesin diesel menggerakkan pompa.
- Air dihisap dari Fire Water Tank melalui suction pipe.
- Impeller meningkatkan energi dan tekanan air.
- Air dialirkan ke jaringan Fire Hydrant dan Fire Sprinkler.
Komponen Horizontal Split Case Fire Pump
Agar mampu bekerja secara optimal, Horizontal Split Case Fire Pump terdiri atas berbagai komponen mekanis yang saling terintegrasi.
- Split Case Casing.
- Impeller.
- Shaft.
- Bearing.
- Mechanical Seal atau Packing.
- Coupling.
- Electric Motor atau Diesel Engine.
- Base Frame.
- Suction Flange.
- Discharge Flange.
Keunggulan Horizontal Split Case Fire Pump
- Menghasilkan debit air yang besar.
- Tekanan stabil untuk sistem Fire Hydrant dan Fire Sprinkler.
- Efisiensi hidrolik tinggi.
- Perawatan lebih mudah berkat desain split casing.
- Downtime maintenance lebih singkat.
- Cocok untuk operasi jangka panjang.
- Memenuhi kebutuhan bangunan komersial dan industri.
Artikel Terkait
“`html
Jenis-Jenis Horizontal Split Case Fire Pump
Horizontal Split Case Fire Pump tersedia dalam beberapa konfigurasi berdasarkan jenis penggerak, kapasitas, dan kebutuhan sistem Fire Protection. Pemilihan tipe yang tepat sangat berpengaruh terhadap performa, efisiensi, serta keandalan sistem ketika menghadapi kondisi darurat.
Walaupun prinsip kerja seluruh tipe hampir sama, perbedaan sumber tenaga, kapasitas head, serta karakteristik operasional membuat setiap jenis memiliki aplikasi yang berbeda.
Electric Horizontal Split Case Fire Pump
Electric Horizontal Split Case Fire Pump menggunakan motor listrik sebagai penggerak utama. Jenis ini merupakan pilihan paling umum pada bangunan yang memiliki pasokan listrik stabil karena mampu memberikan respons cepat, efisiensi tinggi, serta biaya operasional yang relatif rendah.
Pompa akan diaktifkan secara otomatis oleh Fire Pump Controller ketika tekanan sistem turun hingga mencapai nilai yang telah ditentukan.
Keunggulan Electric Driven Pump
- Start otomatis dengan respons cepat.
- Biaya operasional lebih efisien.
- Tingkat kebisingan rendah.
- Perawatan lebih sederhana.
- Mudah diintegrasikan dengan Building Management System (BMS).
Diesel Horizontal Split Case Fire Pump
Diesel Horizontal Split Case Fire Pump menggunakan mesin diesel sebagai sumber tenaga sehingga tetap dapat beroperasi ketika pasokan listrik utama terputus. Pompa ini umumnya dipasang sebagai cadangan (backup) untuk memenuhi persyaratan keandalan sistem Fire Protection.
Controller diesel akan memonitor kondisi baterai, tekanan oli, temperatur mesin, serta sistem starter sehingga pompa siap beroperasi setiap saat.
Keunggulan Diesel Driven Pump
- Tetap beroperasi saat listrik padam.
- Sangat andal untuk fasilitas berisiko tinggi.
- Cocok sebagai backup Main Fire Pump.
- Mampu bekerja dalam durasi panjang.
- Memenuhi kebutuhan sistem proteksi kebakaran kritis.
Material Horizontal Split Case Fire Pump
Material pompa dipilih berdasarkan kualitas air, tekanan kerja, serta kondisi lingkungan instalasi. Penggunaan material yang tepat akan meningkatkan umur pakai sekaligus menjaga performa pompa dalam jangka panjang.
| Komponen | Material Umum |
|---|---|
| Casing | Cast Iron atau Ductile Iron |
| Impeller | Bronze, Stainless Steel, atau Cast Iron |
| Shaft | Stainless Steel |
| Bearing Housing | Cast Iron |
| Mechanical Seal | Carbon Ceramic / Silicon Carbide |
| Base Frame | Structural Steel |
Performance Curve Horizontal Split Case Fire Pump
Setiap Horizontal Split Case Fire Pump memiliki kurva performa (Pump Performance Curve) yang menunjukkan hubungan antara kapasitas aliran (Flow Rate), tekanan (Head), efisiensi, daya motor, dan Net Positive Suction Head (NPSH). Kurva ini menjadi acuan penting dalam proses pemilihan pompa agar mampu memenuhi kebutuhan sistem Fire Protection.
Flow Rate
Menunjukkan kapasitas aliran air yang mampu dihasilkan pompa dalam satuan liter per menit (LPM) atau gallon per minute (GPM).
Total Head
Menggambarkan tekanan total yang mampu dihasilkan pompa untuk mengalirkan air ke seluruh jaringan Fire Protection.
Efficiency
Menunjukkan tingkat efisiensi pompa pada berbagai titik operasi sehingga dapat dipilih titik kerja yang paling optimal.
NPSH
Menentukan kebutuhan tekanan pada sisi hisap agar pompa terhindar dari risiko kavitasi.
Aplikasi Horizontal Split Case Fire Pump
Karena mampu menghasilkan debit air besar dengan tekanan stabil, Horizontal Split Case Fire Pump digunakan pada berbagai sektor yang membutuhkan sistem Fire Protection berkapasitas tinggi.
- Gedung perkantoran.
- Rumah sakit.
- Hotel.
- Pusat perbelanjaan.
- Pabrik dan kawasan industri.
- Gudang logistik.
- Bandara.
- Pelabuhan.
- Pembangkit listrik.
- Pusat data (Data Center).
Cara Memilih Horizontal Split Case Fire Pump
Pemilihan Horizontal Split Case Fire Pump harus didasarkan pada hasil hydraulic calculation, kebutuhan debit, total head, karakteristik bangunan, kualitas sumber air, serta standar NFPA 20. Selain spesifikasi pompa, penting juga mempertimbangkan efisiensi energi, kemudahan maintenance, ketersediaan suku cadang, dan dukungan layanan purna jual agar sistem Fire Protection dapat beroperasi secara andal dalam jangka panjang.
“`html
Instalasi Horizontal Split Case Fire Pump
Keberhasilan sistem Fire Protection tidak hanya ditentukan oleh kualitas Horizontal Split Case Fire Pump, tetapi juga oleh proses instalasi yang benar. Pemasangan harus mengikuti gambar kerja (shop drawing), hydraulic calculation, spesifikasi produsen, serta standar seperti NFPA 20 agar pompa mampu menghasilkan performa sesuai desain.
Tahapan instalasi mencakup pekerjaan sipil, mekanikal, elektrikal, perpipaan, alignment, pengujian, hingga commissioning. Seluruh proses harus dilakukan oleh tenaga teknis yang berpengalaman untuk memastikan sistem siap beroperasi saat terjadi keadaan darurat.
Penempatan di Fire Pump Room
Horizontal Split Case Fire Pump umumnya ditempatkan di Fire Pump Room bersama Electric Fire Pump, Diesel Fire Pump, Jockey Pump, serta Fire Pump Controller. Penempatan dalam satu ruang mempermudah koordinasi sistem, inspeksi rutin, dan proses maintenance.
Fire Pump Room harus memiliki ventilasi yang baik, pencahayaan yang memadai, akses evakuasi, sistem drainase, dan ruang kerja yang cukup di sekeliling pompa agar seluruh komponen dapat diperiksa maupun diperbaiki tanpa hambatan.
Persyaratan Fire Pump Room
- Lantai rata dan mampu menahan beban pompa.
- Ventilasi memadai untuk menjaga suhu ruangan.
- Pencahayaan cukup untuk inspeksi.
- Sistem drainase yang baik.
- Akses mudah untuk pengangkatan komponen.
- Tersedia ruang bebas untuk maintenance.
Pondasi dan Base Frame
Horizontal Split Case Fire Pump dipasang di atas pondasi beton bertulang yang dirancang untuk menahan berat pompa, motor penggerak, base frame, serta gaya dinamis selama operasi. Pondasi yang stabil akan mengurangi getaran dan menjaga presisi alignment.
Base frame dipasang menggunakan anchor bolt yang dikencangkan sesuai torsi yang direkomendasikan. Setelah posisi pompa benar, dilakukan proses grouting untuk meningkatkan kekakuan antara base frame dan pondasi.
Alignment Pompa dan Motor
Alignment merupakan proses penyelarasan poros pompa dengan poros motor listrik atau mesin diesel. Ketidaksesuaian alignment dapat menyebabkan getaran berlebih, keausan bearing, kerusakan mechanical seal, hingga penurunan efisiensi pompa.
Pemeriksaan alignment sebaiknya dilakukan menggunakan dial indicator atau laser alignment tool untuk memperoleh hasil yang lebih akurat.
Parallel Alignment
Memastikan kedua poros berada pada garis yang sejajar sehingga beban putaran terdistribusi secara merata.
Angular Alignment
Mengoreksi sudut antara poros pompa dan motor agar tidak terjadi penyimpangan saat beroperasi.
Soft Foot Check
Memastikan seluruh kaki base frame menempel sempurna pada pondasi sehingga tidak menimbulkan deformasi.
Final Verification
Melakukan pemeriksaan ulang alignment setelah proses grouting selesai dan sebelum commissioning.
Instalasi Suction dan Discharge Piping
Desain perpipaan harus mampu mengalirkan air dengan kehilangan tekanan sekecil mungkin. Jalur suction harus memperoleh pasokan air yang stabil dari Fire Water Tank, sedangkan jalur discharge menghubungkan pompa ke jaringan Fire Hydrant dan Fire Sprinkler.
- Gunakan diameter pipa sesuai hasil hydraulic calculation.
- Kurangi jumlah elbow yang tidak diperlukan.
- Pasang eccentric reducer pada sisi suction bila diperlukan.
- Gunakan flexible connector untuk mengurangi getaran.
- Pasang pressure gauge pada sisi suction dan discharge.
- Pastikan seluruh sambungan bebas dari kebocoran.
Coupling dan Safety Guard
Coupling berfungsi menghubungkan poros pompa dengan motor penggerak. Untuk menjaga keselamatan operator, coupling harus dilengkapi pelindung (coupling guard) yang kuat dan mudah dilepas saat inspeksi maupun perawatan.
Pemeriksaan coupling meliputi kondisi elastomer (jika digunakan), baut pengikat, keseimbangan putaran, serta tanda-tanda keausan akibat misalignment.
Integrasi dengan Fire Pump Controller
Horizontal Split Case Fire Pump bekerja berdasarkan perintah dari Fire Pump Controller. Ketika tekanan sistem turun hingga nilai yang telah ditentukan, controller akan mengaktifkan motor listrik atau mesin diesel sehingga pompa mulai memasok air ke jaringan Fire Protection.
| Komponen | Fungsi |
|---|---|
| Fire Pump Controller | Mengendalikan operasi pompa. |
| Pressure Switch | Mendeteksi penurunan tekanan sistem. |
| Jockey Pump | Menjaga tekanan saat kondisi normal. |
| Electric/Diesel Driver | Menggerakkan pompa utama. |
| Fire Water Tank | Menyediakan pasokan air. |
Testing dan Commissioning
Setelah seluruh instalasi selesai, Horizontal Split Case Fire Pump harus melalui proses testing dan commissioning untuk memastikan performanya sesuai spesifikasi desain. Pengujian dilakukan terhadap sistem mekanikal, elektrikal, serta integrasi dengan Fire Pump Controller.
Tahapan Pengujian
- Pemeriksaan visual instalasi.
- Verifikasi alignment akhir.
- Hydrostatic test pada perpipaan.
- Pengujian automatic start.
- Pengujian manual operation.
- Verifikasi tekanan dan debit pompa.
- Pemeriksaan kebocoran sistem.
- Simulasi operasi bersama Fire Protection System.
“`html
Maintenance Horizontal Split Case Fire Pump
Horizontal Split Case Fire Pump merupakan aset vital dalam sistem Fire Protection sehingga harus mendapatkan program maintenance yang terjadwal. Perawatan yang dilakukan secara rutin akan menjaga performa pompa, memperpanjang umur peralatan, serta memastikan pompa selalu siap beroperasi ketika terjadi kebakaran.
Program maintenance sebaiknya mengacu pada NFPA 25, rekomendasi produsen, serta prosedur operasional perusahaan agar seluruh komponen tetap berada dalam kondisi optimal.
Pemeriksaan Mingguan
- Memeriksa kebersihan ruang Fire Pump.
- Memastikan tidak terdapat kebocoran pada pompa maupun perpipaan.
- Memeriksa tekanan suction dan discharge.
- Memastikan pressure gauge bekerja normal.
- Menjalankan pompa melalui metode churn test sesuai prosedur.
Pemeriksaan Bulanan
- Memeriksa kondisi bearing.
- Memeriksa mechanical seal.
- Memastikan coupling tetap presisi.
- Memeriksa baut pondasi dan anchor bolt.
- Menguji fungsi Fire Pump Controller.
Pemeriksaan Semesteran
- Alignment ulang apabila diperlukan.
- Pemeriksaan impeller.
- Pemeriksaan shaft.
- Pembersihan suction strainer.
- Kalibrasi pressure switch.
Pemeriksaan Tahunan
- Flow Test sesuai standar NFPA.
- Verifikasi kapasitas debit dan tekanan.
- Overhaul apabila ditemukan keausan.
- Pemeriksaan motor listrik atau mesin diesel.
- Evaluasi performa keseluruhan sistem Fire Protection.
Troubleshooting Horizontal Split Case Fire Pump
| Permasalahan | Penyebab | Solusi |
|---|---|---|
| Pompa tidak mau start | Controller, suplai listrik, atau baterai diesel bermasalah | Periksa Fire Pump Controller dan sumber tenaga |
| Tekanan rendah | Impeller aus atau putaran motor tidak normal | Periksa impeller, motor, serta alignment |
| Debit air kecil | Suction tersumbat atau level air rendah | Bersihkan suction dan periksa Fire Water Tank |
| Getaran tinggi | Misalignment atau bearing rusak | Lakukan alignment dan penggantian bearing |
| Pompa berisik | Kavitasi atau udara masuk ke suction | Periksa NPSH, sambungan pipa, dan level air |
| Mechanical seal bocor | Seal aus atau shaft mengalami keausan | Ganti mechanical seal dan inspeksi shaft |
Pertanyaan yang Sering Diajukan
Apa keunggulan Horizontal Split Case Fire Pump dibanding End Suction Pump?
Horizontal Split Case Fire Pump memiliki kapasitas debit yang lebih besar, efisiensi hidrolik yang lebih tinggi, serta proses maintenance yang lebih mudah karena casing dapat dibuka tanpa membongkar perpipaan.
Apakah pompa ini dapat menggunakan motor listrik maupun diesel?
Ya. Horizontal Split Case Fire Pump tersedia dalam konfigurasi Electric Driven maupun Diesel Driven sehingga dapat disesuaikan dengan kebutuhan sistem Fire Protection.
Apakah Horizontal Split Case Fire Pump sesuai dengan NFPA 20?
Ya. Selama pompa dipilih, dipasang, dan diuji sesuai persyaratan NFPA 20 serta menggunakan komponen yang memenuhi spesifikasi, pompa ini dapat digunakan pada sistem Fire Protection berstandar internasional.
Berapa umur pakai Horizontal Split Case Fire Pump?
Dengan instalasi yang benar, maintenance rutin, dan penggunaan sesuai spesifikasi, Horizontal Split Case Fire Pump dapat beroperasi secara andal selama puluhan tahun.
Apakah pompa ini cocok untuk bangunan industri?
Sangat cocok. Horizontal Split Case Fire Pump banyak digunakan pada pabrik, gudang, pusat logistik, rumah sakit, hotel, gedung perkantoran, bandara, hingga kawasan industri yang membutuhkan kapasitas air besar dan tekanan stabil.
Kesimpulan
Horizontal Split Case Fire Pump merupakan pilihan utama sebagai Main Fire Pump pada sistem Fire Protection karena mampu menghasilkan debit air besar, tekanan stabil, efisiensi tinggi, serta kemudahan dalam proses maintenance. Desain split casing memungkinkan inspeksi dan penggantian komponen dilakukan lebih cepat sehingga mengurangi downtime operasional.
Agar memberikan performa maksimal, pemilihan pompa harus didasarkan pada hydraulic calculation, dipasang sesuai standar NFPA 20, serta didukung program inspeksi, testing, dan maintenance berkala. Dengan integrasi yang tepat bersama Fire Water Tank, Fire Pump Controller, Electric Fire Pump, Diesel Fire Pump, dan Jockey Pump, sistem proteksi kebakaran akan memiliki tingkat keandalan yang tinggi dalam menghadapi kondisi darurat.
