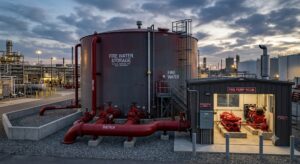

Fire Water Tank: Pengertian, Fungsi, Jenis, Perhitungan Kapasitas & Instalasi



Fire Water Tank: Pengertian, Fungsi, Jenis & Peran Penting dalam Fire Protection System

Fire Water Tank adalah tangki penyimpanan air yang dirancang khusus sebagai sumber pasokan utama untuk sistem Fire Protection, termasuk Fire Hydrant System, Fire Sprinkler System, dan Fire Pump System. Tangki ini memastikan ketersediaan air dalam jumlah yang memadai sehingga proses pemadaman kebakaran dapat berlangsung tanpa terganggu oleh keterbatasan suplai dari jaringan air kota.

Pada berbagai bangunan komersial, industri, rumah sakit, pusat perbelanjaan, gudang, hingga fasilitas publik, Fire Water Tank menjadi komponen vital yang bekerja bersama Fire Pump, Electric Fire Pump, Diesel Fire Pump, dan Jockey Pump untuk menyediakan air bertekanan saat terjadi kebakaran.

Apa Itu Fire Water Tank?

Fire Water Tank merupakan reservoir atau tangki penyimpanan yang didedikasikan untuk kebutuhan sistem pemadam kebakaran. Berbeda dengan tangki air domestik, kapasitas Fire Water Tank dirancang berdasarkan kebutuhan debit, durasi operasi, dan standar proteksi kebakaran sehingga mampu memasok air secara kontinu selama proses pemadaman.

Tangki ini dapat ditempatkan di atas permukaan tanah (Above Ground Tank), di bawah tanah (Underground Tank), maupun dalam bentuk reservoir beton dengan kapasitas besar sesuai kebutuhan proyek.

Fungsi Fire Water Tank

Fire Water Tank tidak hanya berfungsi sebagai tempat penyimpanan air, tetapi juga menjadi jaminan bahwa sistem Fire Protection memiliki sumber air yang selalu tersedia ketika dibutuhkan.

Sumber Air Utama

Menyediakan cadangan air khusus untuk Fire Hydrant, Fire Sprinkler, dan Fire Pump tanpa bergantung sepenuhnya pada jaringan PDAM.

Menjamin Kontinuitas Operasi

Menjaga agar Fire Pump tetap memperoleh pasokan air selama proses pemadaman berlangsung.

Mendukung Standar Keselamatan

Memenuhi persyaratan kapasitas air yang ditetapkan dalam standar proteksi kebakaran dan spesifikasi proyek.

Meningkatkan Keandalan Sistem

Mengurangi risiko kegagalan sistem akibat pasokan air yang tidak mencukupi ketika terjadi keadaan darurat.

Komponen Fire Water Tank

Agar dapat bekerja secara optimal, Fire Water Tank dilengkapi dengan berbagai komponen pendukung yang menjaga kualitas air, memudahkan inspeksi, dan memastikan suplai air ke Fire Pump berlangsung tanpa hambatan.

  • Inlet Pipe.
  • Outlet Pipe.
  • Overflow Pipe.
  • Drain Pipe.
  • Level Indicator.
  • Access Manhole.
  • Vent Pipe.
  • Suction Connection ke Fire Pump.

Keunggulan Menggunakan Fire Water Tank

Penggunaan Fire Water Tank memberikan banyak manfaat bagi bangunan yang membutuhkan sistem proteksi kebakaran dengan tingkat keandalan tinggi.

  • Cadangan air selalu tersedia.
  • Tidak bergantung pada tekanan jaringan air kota.
  • Mendukung operasi Fire Pump secara kontinu.
  • Meningkatkan kesiapan menghadapi keadaan darurat.
  • Mempermudah inspeksi dan pengelolaan sistem Fire Protection.

“`html

Jenis-Jenis Fire Water Tank

Fire Water Tank tersedia dalam berbagai tipe yang disesuaikan dengan kebutuhan kapasitas, lokasi instalasi, jenis bangunan, serta standar proteksi kebakaran. Pemilihan jenis tangki harus mempertimbangkan kemudahan instalasi, biaya operasional, umur pakai, dan kemudahan maintenance.

Above Ground Fire Water Tank

Above Ground Fire Water Tank merupakan tangki yang dipasang di atas permukaan tanah. Jenis ini paling banyak digunakan pada kawasan industri, pabrik, gudang, pusat logistik, pembangkit listrik, dan fasilitas dengan area terbuka yang luas.

Keunggulan utama tipe ini adalah proses inspeksi, pembersihan, serta maintenance yang lebih mudah karena seluruh bagian tangki dapat diakses dengan baik.

Keunggulan Above Ground Tank

  • Instalasi relatif cepat.
  • Mudah diperiksa dan dibersihkan.
  • Biaya maintenance lebih rendah.
  • Kapasitas dapat dibuat sangat besar.
  • Mudah dilakukan ekspansi apabila kapasitas bertambah.

Underground Fire Water Tank

Underground Fire Water Tank dipasang di bawah permukaan tanah sehingga tidak mengurangi area operasional di atasnya. Sistem ini banyak digunakan pada gedung perkantoran, hotel, apartemen, rumah sakit, dan pusat perbelanjaan yang memiliki keterbatasan lahan.

Tangki bawah tanah juga memberikan perlindungan yang lebih baik terhadap perubahan suhu lingkungan dan potensi kerusakan akibat benturan dari aktivitas di sekitar bangunan.

Concrete Fire Water Reservoir

Concrete Fire Water Reservoir merupakan tangki berbahan beton bertulang yang dibangun secara permanen. Reservoir jenis ini banyak diterapkan pada proyek-proyek berskala besar yang membutuhkan kapasitas penyimpanan air dalam jumlah sangat besar.

Dengan konstruksi yang kuat, reservoir beton memiliki umur pakai yang panjang serta mampu menahan tekanan tanah maupun beban struktur di sekitarnya.

Steel Fire Water Tank

Steel Fire Water Tank dibuat dari baja karbon atau baja galvanis yang dilapisi sistem pelindung antikarat. Tangki baja dikenal memiliki kekuatan mekanis tinggi serta proses fabrikasi yang relatif cepat.

Material baja sering dipilih untuk fasilitas industri, kilang, kawasan manufaktur, dan proyek infrastruktur yang membutuhkan tangki berkapasitas besar dengan waktu pemasangan yang singkat.

GRP Fire Water Tank

Glass Reinforced Plastic (GRP) Fire Water Tank merupakan tangki modular yang tersusun dari panel-panel fiberglass berkekuatan tinggi. Tangki ini memiliki bobot ringan, tahan korosi, dan mudah diperbesar apabila kapasitas penyimpanan perlu ditingkatkan di masa mendatang.

Keunggulan GRP Tank

  • Tahan korosi.
  • Bobot ringan.
  • Instalasi modular.
  • Mudah diperluas.
  • Perawatan relatif sederhana.

Penentuan Kapasitas Fire Water Tank

Kapasitas Fire Water Tank tidak ditentukan berdasarkan luas bangunan semata, tetapi dihitung menggunakan pendekatan hydraulic calculation sesuai kebutuhan debit sistem Fire Hydrant dan Fire Sprinkler. Perhitungan juga mempertimbangkan durasi operasi pemadaman, jumlah hydrant yang bekerja secara bersamaan, serta standar proteksi kebakaran yang diterapkan.

Debit Fire Pump

Menentukan jumlah air yang harus tersedia selama operasi pemadaman.

Durasi Operasi

Menghitung lamanya sistem harus mampu memasok air sesuai ketentuan desain.

Jenis Sistem

Perhitungan berbeda untuk Fire Hydrant, Fire Sprinkler, maupun kombinasi keduanya.

Cadangan Air

Menyediakan faktor keamanan agar suplai air tetap tersedia dalam berbagai kondisi operasional.

Cara Memilih Fire Water Tank

Pemilihan Fire Water Tank harus mempertimbangkan kapasitas yang dibutuhkan, jenis material, lokasi instalasi, kualitas air, kemudahan inspeksi, serta kompatibilitas dengan Fire Pump System. Selain itu, desain tangki harus memenuhi persyaratan standar seperti NFPA 22, NFPA 20, serta regulasi nasional yang berlaku agar mampu mendukung kinerja sistem Fire Protection secara optimal.

“`html

Instalasi Fire Water Tank

Instalasi Fire Water Tank harus dirancang secara cermat agar mampu menyediakan pasokan air yang stabil dan berkelanjutan untuk seluruh sistem Fire Protection. Selain kapasitas tangki, aspek lokasi pemasangan, pondasi, sistem perpipaan, akses maintenance, hingga integrasi dengan Fire Pump menjadi faktor penting yang menentukan keandalan sistem secara keseluruhan.

Perencanaan instalasi sebaiknya dilakukan sejak tahap desain bangunan sehingga Fire Water Tank dapat diintegrasikan dengan Fire Pump Room, jaringan Fire Hydrant, Fire Sprinkler, serta sistem monitoring tanpa memerlukan perubahan konstruksi di kemudian hari.

Pemilihan Lokasi Fire Water Tank

Lokasi Fire Water Tank harus memungkinkan suplai air menuju Fire Pump berlangsung secara efisien dengan kehilangan tekanan (head loss) yang minimal. Selain itu, lokasi juga harus mudah dijangkau untuk kegiatan inspeksi, pembersihan, dan perawatan berkala.

Kriteria Lokasi Instalasi

  • Dekat dengan Fire Pump Room.
  • Mudah diakses kendaraan maintenance.
  • Tidak berada pada area rawan longsor atau banjir.
  • Memiliki sistem drainase yang baik.
  • Menyediakan ruang untuk inspeksi dan perbaikan.
  • Memungkinkan pengembangan kapasitas di masa depan.

Pondasi Fire Water Tank

Pondasi berfungsi menopang berat tangki beserta volume air yang tersimpan. Oleh karena itu, desain pondasi harus mempertimbangkan daya dukung tanah, kapasitas tangki, serta jenis material yang digunakan.

Untuk tangki baja maupun GRP modular, pondasi biasanya berupa pelat beton bertulang dengan permukaan yang benar-benar rata agar distribusi beban berlangsung merata. Sementara reservoir beton memerlukan perencanaan struktur yang terintegrasi dengan konstruksi bangunan.

Instalasi Suction Piping menuju Fire Pump

Suction Pipe menghubungkan Fire Water Tank dengan Fire Pump. Jalur ini harus dirancang agar aliran air menuju pompa berlangsung lancar tanpa menyebabkan turbulensi atau kehilangan tekanan yang berlebihan.

Diameter pipa, panjang jalur, jumlah fitting, serta posisi valve harus diperhitungkan sejak tahap hydraulic calculation untuk menjaga performa Fire Pump selama kondisi darurat.

Suction Header

Mengumpulkan aliran air dari Fire Water Tank menuju seluruh Fire Pump yang terhubung.

Isolation Valve

Memungkinkan penghentian aliran pada saat maintenance tanpa mengosongkan seluruh tangki.

Strainer

Menyaring kotoran agar tidak masuk ke dalam pompa dan merusak impeller.

Flexible Joint

Mengurangi getaran dan meminimalkan tegangan mekanis pada sambungan perpipaan.

Sistem Overflow dan Drain

Fire Water Tank wajib dilengkapi Overflow Pipe untuk membuang kelebihan air ketika proses pengisian berlangsung. Selain itu, Drain Pipe diperlukan agar tangki dapat dikosongkan saat dilakukan inspeksi, pembersihan, maupun perbaikan.

Saluran overflow dan drain harus diarahkan menuju sistem pembuangan yang aman sehingga tidak menimbulkan genangan di sekitar area instalasi.

Monitoring Level Air

Pemantauan volume air di dalam Fire Water Tank sangat penting untuk memastikan cadangan air selalu tersedia. Sistem monitoring dapat menggunakan level indicator mekanis maupun sensor elektronik yang terhubung dengan Building Management System (BMS).

  • Level Indicator.
  • Float Switch.
  • Ultrasonic Level Sensor.
  • Digital Water Level Monitoring.
  • Alarm Low Water Level.

Integrasi dengan Fire Pump System

Fire Water Tank merupakan sumber air utama bagi seluruh Fire Pump System. Air dari tangki akan disalurkan menuju Jockey Pump, Electric Fire Pump, maupun Diesel Fire Pump sesuai kebutuhan operasional sistem.

Komponen Hubungan dengan Fire Water Tank
Jockey Pump Menjaga tekanan sistem pada kondisi normal.
Electric Fire Pump Menyuplai debit utama ketika terjadi kebakaran.
Diesel Fire Pump Beroperasi saat sumber listrik utama tidak tersedia.
Fire Pump Controller Mengendalikan urutan operasi seluruh pompa.
Fire Hydrant System Menggunakan air dari tangki untuk proses pemadaman.
Fire Sprinkler System Mendapat suplai air bertekanan dari Fire Pump yang mengambil air dari tangki.

Standar Instalasi Fire Water Tank

Perencanaan dan pemasangan Fire Water Tank sebaiknya mengacu pada standar internasional maupun regulasi nasional agar kapasitas, kualitas konstruksi, dan keandalannya memenuhi kebutuhan sistem proteksi kebakaran.

  • NFPA 22 – Standard for Water Tanks for Private Fire Protection.
  • NFPA 20 – Installation of Stationary Fire Pumps for Fire Protection.
  • NFPA 25 – Inspection, Testing and Maintenance of Water-Based Fire Protection Systems.
  • SNI dan regulasi nasional terkait sistem proteksi kebakaran.
  • Spesifikasi teknis konsultan perencana dan produsen tangki.

“`html

Hydraulic Calculation Fire Water Tank

Penentuan kapasitas Fire Water Tank harus dilakukan melalui hydraulic calculation agar volume air yang tersedia mampu mendukung operasi sistem Fire Hydrant maupun Fire Sprinkler selama durasi pemadaman yang dipersyaratkan. Perhitungan ini mempertimbangkan kapasitas Fire Pump, jumlah titik hydrant atau sprinkler yang beroperasi secara bersamaan, tekanan minimum, serta waktu operasi sesuai standar yang berlaku.

Selain kapasitas tangki, perencana juga harus menghitung kehilangan tekanan (head loss), elevasi bangunan, diameter perpipaan, dan kebutuhan cadangan air sehingga seluruh sistem Fire Protection dapat bekerja secara optimal pada kondisi darurat.

Inspection Fire Water Tank

Inspeksi berkala diperlukan untuk memastikan Fire Water Tank selalu berada dalam kondisi siap digunakan. Pemeriksaan dilakukan terhadap struktur tangki, kualitas air, level air, sistem perpipaan, serta seluruh aksesori pendukung yang berhubungan dengan Fire Pump System.

Pemeriksaan Struktur

Memastikan tidak terdapat retak, deformasi, korosi, maupun kebocoran pada badan tangki.

Pemeriksaan Level Air

Memastikan volume air selalu memenuhi kapasitas minimum yang telah ditentukan.

Pemeriksaan Valve

Memastikan inlet valve, outlet valve, drain valve, dan overflow bekerja dengan baik.

Pemeriksaan Pipa

Memastikan suction pipe, overflow pipe, vent pipe, dan drain pipe bebas dari hambatan maupun kebocoran.

Testing Fire Water Tank

Setelah instalasi selesai, Fire Water Tank perlu menjalani pengujian untuk memastikan seluruh sistem mampu beroperasi sesuai desain. Pengujian tidak hanya dilakukan pada tangki, tetapi juga pada integrasinya dengan Fire Pump dan jaringan Fire Protection.

  • Hydrostatic Leakage Test.
  • Water Level Verification.
  • Overflow Function Test.
  • Drain System Test.
  • Suction Performance Test.
  • Integrasi dengan Fire Pump System.

Maintenance Fire Water Tank

Program maintenance yang terjadwal akan memperpanjang umur Fire Water Tank serta menjaga kualitas air yang digunakan untuk sistem proteksi kebakaran. Seluruh kegiatan pemeliharaan sebaiknya dicatat dalam log inspeksi sebagai bagian dari dokumentasi operasional.

Maintenance Bulanan

  • Memeriksa level air.
  • Membersihkan area sekitar tangki.
  • Memeriksa indikator level air.
  • Memastikan tidak ada kebocoran.

Maintenance Semesteran

  • Pemeriksaan kondisi struktur.
  • Pemeriksaan sistem perpipaan.
  • Pemeriksaan valve dan fitting.
  • Pengujian overflow dan drain.

Maintenance Tahunan

  • Pengurasan tangki apabila diperlukan.
  • Pembersihan endapan pada dasar tangki.
  • Pemeriksaan coating atau lapisan pelindung.
  • Pengujian menyeluruh bersama Fire Pump System.

Troubleshooting Fire Water Tank

Permasalahan Penyebab Solusi
Kapasitas air berkurang Kebocoran atau pengisian tidak optimal Periksa struktur tangki dan sistem pengisian
Air tercemar Tutup tangki atau ventilasi tidak berfungsi dengan baik Bersihkan tangki dan perbaiki sistem penutup
Suction Fire Pump terganggu Saringan atau pipa tersumbat Bersihkan strainer dan lakukan pemeriksaan perpipaan
Overflow terus mengalir Float valve atau level control mengalami gangguan Kalibrasi atau ganti komponen yang rusak

Pertanyaan yang Sering Diajukan

Mengapa Fire Water Tank diperlukan?

Fire Water Tank memastikan sistem Fire Protection memiliki cadangan air yang memadai sehingga Fire Pump dapat bekerja tanpa bergantung sepenuhnya pada pasokan air dari jaringan kota.

Apakah Fire Water Tank boleh digunakan untuk kebutuhan domestik?

Idealnya tidak. Fire Water Tank sebaiknya didedikasikan untuk kebutuhan sistem proteksi kebakaran agar kapasitas air selalu tersedia ketika terjadi keadaan darurat.

Bagaimana menentukan kapasitas Fire Water Tank?

Kapasitas ditentukan melalui hydraulic calculation dengan mempertimbangkan debit Fire Pump, durasi operasi, jenis sistem proteksi kebakaran, dan persyaratan standar yang berlaku.

Seberapa sering Fire Water Tank harus diperiksa?

Inspeksi visual sebaiknya dilakukan secara rutin, sedangkan pemeriksaan menyeluruh dan pembersihan dilakukan sesuai program maintenance serta rekomendasi produsen dan standar yang diterapkan.

Kesimpulan

Fire Water Tank merupakan komponen fundamental dalam Fire Protection System yang berfungsi menyediakan cadangan air bagi Fire Hydrant, Fire Sprinkler, dan Fire Pump. Keandalan tangki ini sangat dipengaruhi oleh perencanaan kapasitas, kualitas instalasi, pengujian, serta maintenance yang dilakukan secara berkala.

Dengan desain yang sesuai standar, inspeksi rutin, dan integrasi yang baik dengan Electric Fire Pump, Diesel Fire Pump, Jockey Pump, serta Fire Pump Controller, Fire Water Tank akan menjadi fondasi utama sistem proteksi kebakaran yang andal dan siap digunakan setiap saat.

Konsultasikan Kebutuhan Fire Water Tank Anda

PT Citra Adipratama Sakti (CAS) menyediakan layanan konsultasi, desain, pengadaan, fabrikasi, instalasi, pengujian, commissioning, hingga maintenance Fire Water Tank untuk berbagai jenis bangunan komersial, industri, rumah sakit, hotel, apartemen, gudang, dan fasilitas publik. Seluruh solusi dirancang mengikuti standar NFPA dan praktik terbaik di bidang Fire Protection.
