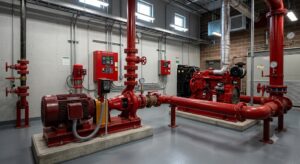

End Suction Fire Pump: Pengertian, Fungsi, Cara Kerja dan Aplikasinya pada Sistem Fire Protection
End Suction Fire Pump merupakan salah satu jenis pompa sentrifugal yang digunakan dalam sistem Fire Protection untuk menyuplai air ke jaringan Fire Hydrant maupun Fire Sprinkler. Dibandingkan tipe lainnya, pompa ini memiliki konstruksi yang lebih ringkas sehingga banyak digunakan pada bangunan komersial, gedung perkantoran, hotel, rumah sakit, sekolah, hingga fasilitas industri dengan kebutuhan kapasitas menengah.
Pada pompa tipe ini, air masuk melalui sisi depan (end suction) kemudian didorong keluar melalui sisi atas (top discharge). Desain tersebut membuat proses instalasi lebih sederhana, kebutuhan ruang lebih kecil, dan biaya investasi relatif lebih ekonomis dibanding beberapa tipe fire pump lainnya. Walaupun demikian, pemilihan kapasitas tetap harus mengacu pada hasil hydraulic calculation dan standar NFPA 20 agar mampu memenuhi kebutuhan debit dan tekanan sistem proteksi kebakaran.
Apa Itu End Suction Fire Pump?
End Suction Fire Pump adalah pompa sentrifugal dengan konfigurasi satu sisi hisap (single-end suction) dan satu sisi keluaran (top discharge). Impeller dipasang secara overhung pada poros sehingga desainnya menjadi lebih ringkas serta mudah dipasang pada ruang pompa dengan area terbatas.
Pompa ini umum digunakan sebagai Main Fire Pump pada sistem Fire Protection berkapasitas kecil hingga menengah. Ketika tekanan jaringan turun akibat aktivasi hydrant atau sprinkler, Fire Pump Controller akan mengaktifkan pompa untuk mengambil air dari Fire Water Tank dan mendistribusikannya ke seluruh jaringan proteksi kebakaran. Persyaratan pemilihan dan instalasi fire pump mengikuti ketentuan NFPA 20 mengenai pompa sentrifugal untuk proteksi kebakaran.
Fungsi End Suction Fire Pump
Menyuplai Air Bertekanan
Mengalirkan air dari Fire Water Tank menuju jaringan hydrant dan sprinkler dengan tekanan yang sesuai desain.
Mendukung Fire Protection
Menjadi sumber tekanan utama saat sistem proteksi kebakaran bekerja pada kondisi darurat.
Operasi Otomatis
Pompa diaktifkan secara otomatis oleh Fire Pump Controller ketika tekanan sistem turun.
Distribusi Air Stabil
Membantu menjaga kontinuitas suplai air selama proses pemadaman berlangsung.
Cara Kerja End Suction Fire Pump
- Tekanan sistem dipertahankan oleh Jockey Pump.
- Pressure switch mendeteksi penurunan tekanan.
- Fire Pump Controller mengaktifkan pompa.
- Air dihisap dari Fire Water Tank.
- Impeller meningkatkan energi dan tekanan air.
- Air dialirkan menuju jaringan Fire Hydrant dan Fire Sprinkler.
Komponen End Suction Fire Pump
- Volute Casing.
- Impeller.
- Shaft.
- Mechanical Seal atau Packing.
- Bearing.
- Coupling.
- Electric Motor atau Diesel Engine.
- Base Plate.
- Suction Flange.
- Discharge Flange.
Keunggulan End Suction Fire Pump
- Desain kompak sehingga menghemat ruang instalasi.
- Biaya investasi relatif ekonomis.
- Instalasi lebih sederhana.
- Perawatan mudah.
- Mudah memperoleh suku cadang.
- Cocok untuk bangunan komersial berkapasitas kecil hingga menengah.
Keterbatasan End Suction Fire Pump
- Tidak selalu menjadi pilihan terbaik untuk kebutuhan debit yang sangat besar.
- Harus dipasang dengan kondisi suction positif untuk mencegah kavitasi.
- Pemilihan kapasitas wajib mengikuti hasil hydraulic calculation agar performanya optimal.
Aplikasi End Suction Fire Pump
- Gedung perkantoran.
- Hotel.
- Rumah sakit.
- Sekolah dan kampus.
- Gudang.
- Ruko dan pusat perdagangan.
- Pabrik skala kecil hingga menengah.
- Bangunan komersial lainnya.
Artikel Terkait
“`html
Jenis-Jenis End Suction Fire Pump
End Suction Fire Pump tersedia dalam beberapa konfigurasi yang disesuaikan dengan kebutuhan sistem Fire Protection, kapasitas aliran (flow rate), total head, serta jenis penggerak yang digunakan. Pemilihan tipe yang tepat akan meningkatkan efisiensi sistem sekaligus memastikan pompa mampu bekerja sesuai kebutuhan saat kondisi darurat.
Electric End Suction Fire Pump
Electric End Suction Fire Pump menggunakan motor listrik sebagai penggerak utama. Tipe ini banyak diaplikasikan pada gedung komersial, rumah sakit, hotel, apartemen, dan fasilitas publik yang memiliki pasokan listrik andal. Motor listrik memberikan respons start yang cepat, biaya operasional yang lebih rendah, serta tingkat kebisingan yang relatif kecil.
Keunggulan Electric Driven
- Start otomatis melalui Fire Pump Controller.
- Efisiensi energi tinggi.
- Operasi stabil dengan getaran rendah.
- Biaya perawatan relatif ekonomis.
- Mudah diintegrasikan dengan Building Management System (BMS).
Diesel End Suction Fire Pump
Diesel End Suction Fire Pump menggunakan mesin diesel sebagai sumber tenaga sehingga tetap dapat beroperasi ketika suplai listrik utama terputus. Pada banyak instalasi Fire Protection, tipe ini digunakan sebagai pompa cadangan (backup) untuk meningkatkan keandalan sistem sesuai kebutuhan desain dan regulasi yang berlaku.
Keunggulan Diesel Driven
- Tetap beroperasi saat listrik padam.
- Keandalan tinggi untuk fasilitas kritis.
- Cocok sebagai backup Main Fire Pump.
- Mampu bekerja dalam durasi panjang.
- Ideal untuk kawasan industri dan infrastruktur penting.
Material End Suction Fire Pump
Material setiap komponen dipilih berdasarkan tekanan kerja, kualitas air, potensi korosi, dan umur pakai yang diharapkan. Penggunaan material berkualitas membantu menjaga performa pompa dalam jangka panjang.
| Komponen | Material Umum | Fungsi |
|---|---|---|
| Casing | Cast Iron / Ductile Iron | Menahan tekanan dan mengarahkan aliran air. |
| Impeller | Bronze / Stainless Steel | Meningkatkan energi dan tekanan air. |
| Shaft | Stainless Steel | Meneruskan putaran dari motor ke impeller. |
| Bearing Housing | Cast Iron | Menjaga kestabilan putaran poros. |
| Mechanical Seal | Carbon Ceramic / Silicon Carbide | Mencegah kebocoran pada poros. |
| Base Plate | Structural Steel | Menopang pompa dan motor. |
Performance Curve End Suction Fire Pump
Setiap End Suction Fire Pump memiliki kurva performa yang menunjukkan hubungan antara kapasitas aliran (Flow), total head, efisiensi, kebutuhan daya motor, dan Net Positive Suction Head (NPSH). Data ini menjadi dasar dalam menentukan titik operasi terbaik sehingga pompa dapat bekerja secara efisien dan mengurangi risiko kavitasi.
Flow Rate
Menunjukkan volume air yang mampu dipompa dalam satuan LPM atau GPM.
Total Head
Menggambarkan tekanan total yang dapat dihasilkan pompa untuk memenuhi kebutuhan sistem Fire Protection.
Efficiency
Menunjukkan tingkat efisiensi pompa pada berbagai titik operasi sehingga dapat dipilih area kerja paling optimal.
NPSH
Menjadi acuan agar pompa memperoleh tekanan hisap yang cukup dan terhindar dari kavitasi.
Kapasitas End Suction Fire Pump
Kapasitas End Suction Fire Pump harus ditentukan berdasarkan hasil hydraulic calculation yang mempertimbangkan kebutuhan debit, tekanan, tinggi bangunan, jumlah hydrant atau sprinkler yang bekerja bersamaan, serta kehilangan tekanan pada jaringan perpipaan. Pemilihan kapasitas yang tepat akan memastikan sistem mampu memberikan perlindungan optimal tanpa pemborosan energi.
| Parameter | Pertimbangan |
|---|---|
| Flow Rate | Kebutuhan hydrant dan sprinkler. |
| Total Head | Elevasi bangunan dan pressure loss. |
| Sumber Air | Fire Water Tank atau reservoir. |
| Motor Driver | Electric atau Diesel. |
| Standar | NFPA 20 dan regulasi proyek. |
Penerapan Standar NFPA 20
Pemilihan, pemasangan, dan pengoperasian End Suction Fire Pump harus mengikuti ketentuan NFPA 20 agar sistem Fire Protection memiliki tingkat keandalan yang tinggi. Standar ini mengatur berbagai aspek penting mulai dari pemilihan pompa, sistem penggerak, instalasi perpipaan, pengujian performa, hingga proses commissioning sebelum sistem dioperasikan.
- Penentuan kapasitas berdasarkan hydraulic calculation.
- Persyaratan Fire Pump Controller.
- Desain suction dan discharge piping.
- Pengujian performa (Acceptance Test).
- Persyaratan ruang pompa (Fire Pump Room).
Aplikasi End Suction Fire Pump
Karena desainnya yang kompak dan ekonomis, End Suction Fire Pump banyak digunakan pada bangunan dengan kebutuhan kapasitas kecil hingga menengah, antara lain:
- Gedung perkantoran.
- Hotel.
- Rumah sakit.
- Sekolah dan universitas.
- Gudang logistik.
- Ruko dan pusat perdagangan.
- Pabrik skala kecil hingga menengah.
- Apartemen.
- Gedung pemerintahan.
Cara Memilih End Suction Fire Pump
Pemilihan End Suction Fire Pump tidak cukup hanya melihat kapasitas pompa. Perlu dilakukan evaluasi terhadap kebutuhan debit, total head, kualitas sumber air, ruang instalasi, efisiensi energi, kemudahan maintenance, ketersediaan suku cadang, serta dukungan layanan teknis. Konsultasi dengan kontraktor Fire Protection yang berpengalaman akan membantu memastikan pompa yang dipilih sesuai dengan kebutuhan bangunan dan standar keselamatan yang berlaku.
Mengapa Pemilihan Fire Pump Sangat Penting?
Fire Pump merupakan jantung dari sistem proteksi kebakaran. Kesalahan dalam memilih tipe atau kapasitas pompa dapat menyebabkan tekanan air tidak memenuhi kebutuhan saat terjadi kebakaran. Oleh karena itu, setiap proyek sebaiknya diawali dengan analisis teknis, hydraulic calculation, dan pemilihan peralatan yang memenuhi standar internasional agar investasi yang dilakukan memberikan perlindungan maksimal.
“`html
Instalasi End Suction Fire Pump
Instalasi End Suction Fire Pump harus dilakukan sesuai gambar kerja (shop drawing), hydraulic calculation, rekomendasi pabrikan, serta standar NFPA 20. Tujuan utama instalasi yang benar adalah memastikan pompa mampu menghasilkan kapasitas debit dan tekanan sesuai desain ketika sistem Fire Protection diaktifkan.
Selain pemasangan pompa, pekerjaan juga meliputi pondasi, alignment, instalasi perpipaan, kelistrikan, Fire Pump Controller, hingga proses testing dan commissioning.
Penempatan Fire Pump Room
End Suction Fire Pump sebaiknya ditempatkan pada ruang pompa (Fire Pump Room) yang dirancang khusus agar aman, mudah diakses, dan mendukung kegiatan inspeksi maupun maintenance. Ruangan ini biasanya juga menampung Electric Fire Pump, Diesel Fire Pump, Jockey Pump, dan Fire Pump Controller.
Persyaratan Fire Pump Room
- Memiliki ventilasi yang memadai.
- Pencahayaan cukup untuk inspeksi.
- Tersedia sistem drainase.
- Lantai mampu menahan beban pompa.
- Tersedia ruang bebas untuk pembongkaran motor dan pompa.
- Memiliki akses keluar masuk peralatan.
Pondasi dan Base Plate
Pondasi beton harus memiliki kekuatan yang cukup untuk menopang berat pompa beserta motor penggeraknya. Base plate dipasang menggunakan anchor bolt kemudian dilakukan proses grouting agar posisi pompa tetap stabil selama beroperasi.
Pondasi yang baik mampu mengurangi getaran, menjaga alignment, serta memperpanjang umur bearing maupun mechanical seal.
Anchor Bolt
Mengikat base plate agar tidak bergeser saat pompa beroperasi.
Grouting
Mengisi rongga di bawah base plate sehingga distribusi beban menjadi lebih merata.
Leveling
Memastikan seluruh permukaan base plate berada pada posisi datar.
Final Tightening
Mengencangkan seluruh anchor bolt sesuai torsi yang direkomendasikan.
Alignment Pompa dan Motor
Alignment merupakan salah satu tahapan paling penting pada instalasi End Suction Fire Pump. Ketidaksesuaian posisi poros pompa dan motor dapat menyebabkan getaran berlebih, suara bising, kerusakan bearing, hingga kegagalan mechanical seal.
Pemeriksaan alignment sebaiknya menggunakan laser alignment atau dial indicator agar menghasilkan tingkat presisi yang tinggi.
| Jenis Alignment | Tujuan |
|---|---|
| Parallel Alignment | Menjaga posisi poros tetap sejajar. |
| Angular Alignment | Menghilangkan perbedaan sudut antar poros. |
| Soft Foot Inspection | Mencegah deformasi pada base plate. |
| Final Verification | Memastikan alignment tetap akurat setelah grouting. |
Instalasi Suction dan Discharge Piping
Perpipaan harus dirancang agar kehilangan tekanan (head loss) sekecil mungkin. Jalur suction harus memperoleh suplai air yang stabil dari Fire Water Tank, sedangkan discharge pipe mendistribusikan air menuju jaringan Fire Hydrant maupun Fire Sprinkler.
- Diameter pipa mengikuti hydraulic calculation.
- Jumlah elbow diminimalkan.
- Menggunakan eccentric reducer pada sisi suction bila diperlukan.
- Memasang flexible connector untuk mengurangi getaran.
- Pressure gauge dipasang pada sisi suction dan discharge.
- Seluruh sambungan diuji bebas kebocoran.
Integrasi dengan Fire Pump Controller
Fire Pump Controller merupakan pusat kendali yang mengoperasikan End Suction Fire Pump secara otomatis berdasarkan perubahan tekanan pada jaringan Fire Protection. Ketika pressure switch mendeteksi penurunan tekanan, controller akan mengaktifkan motor listrik atau mesin diesel sehingga pompa segera memasok air ke sistem.
| Komponen | Fungsi |
|---|---|
| Fire Pump Controller | Mengontrol operasi pompa. |
| Pressure Switch | Mendeteksi penurunan tekanan. |
| Electric Motor / Diesel Engine | Menggerakkan pompa. |
| Jockey Pump | Menjaga tekanan sistem saat kondisi normal. |
| Fire Water Tank | Menyediakan pasokan air. |
Testing dan Commissioning
Sebelum sistem diserahterimakan, seluruh instalasi harus melalui proses testing dan commissioning untuk memastikan End Suction Fire Pump bekerja sesuai spesifikasi. Pengujian mencakup aspek mekanikal, elektrikal, serta integrasi dengan seluruh komponen Fire Protection.
Tahapan Commissioning
- Visual inspection.
- Pemeriksaan alignment akhir.
- Hydrostatic test perpipaan.
- Automatic start test.
- Manual operation test.
- Pengujian debit dan tekanan.
- Pemeriksaan getaran dan kebisingan.
- Acceptance test sesuai standar proyek.
Dokumentasi hasil commissioning sebaiknya disimpan sebagai referensi untuk proses inspeksi dan maintenance berikutnya serta sebagai bukti bahwa sistem telah memenuhi persyaratan operasional.
