Jockey Pump: Pengertian, Fungsi, Cara Kerja, Instalasi & Maintenance



Jockey Pump: Pengertian, Fungsi, Cara Kerja, Komponen & Aplikasinya

Jockey Pump adalah pompa berkapasitas kecil yang berfungsi menjaga tekanan pada sistem Fire Protection agar tetap stabil selama kondisi normal. Pompa ini bekerja secara otomatis untuk mengompensasi penurunan tekanan kecil akibat kebocoran ringan, perubahan temperatur, atau fluktuasi tekanan dalam jaringan perpipaan, sehingga Main Fire Pump tidak sering hidup dan mati.

Meskipun ukurannya lebih kecil dibanding Electric Fire Pump maupun Diesel Fire Pump, keberadaan Jockey Pump sangat penting dalam menjaga keandalan sistem Fire Hydrant dan Fire Sprinkler. Dengan tekanan yang selalu terjaga, sistem proteksi kebakaran dapat merespons lebih cepat ketika terjadi keadaan darurat.

Apa Itu Jockey Pump?

Jockey Pump merupakan pompa pendukung (pressure maintenance pump) yang dirancang untuk mempertahankan tekanan pada jaringan Fire Protection System. Pompa ini tidak digunakan untuk memadamkan kebakaran, melainkan menjaga agar tekanan sistem tetap berada pada nilai yang telah ditentukan.

Ketika terjadi penurunan tekanan dalam jumlah kecil, pressure switch akan mengaktifkan Jockey Pump. Jika tekanan turun secara signifikan akibat hydrant atau sprinkler aktif, maka Fire Pump Controller akan menghidupkan Main Fire Pump sebagai sumber suplai air utama.

Fungsi Jockey Pump

Fungsi utama Jockey Pump adalah menjaga kestabilan tekanan sistem sehingga Main Fire Pump tidak aktif hanya karena penurunan tekanan kecil. Hal ini membantu mengurangi keausan pompa utama sekaligus memperpanjang umur operasional seluruh sistem.

Menjaga Tekanan Sistem

Mempertahankan tekanan pada jaringan Fire Hydrant dan Fire Sprinkler agar selalu berada pada nilai yang ditentukan.

Mengurangi Start Main Fire Pump

Mencegah Main Fire Pump sering aktif akibat kehilangan tekanan yang sangat kecil.

Memperpanjang Umur Fire Pump

Mengurangi frekuensi operasi Electric Fire Pump maupun Diesel Fire Pump sehingga komponen lebih awet.

Meningkatkan Keandalan Sistem

Menjaga sistem Fire Protection selalu siap digunakan saat terjadi kebakaran.

Cara Kerja Jockey Pump

Pada kondisi normal, Jockey Pump memonitor tekanan jaringan melalui pressure switch. Saat tekanan turun sedikit di bawah batas yang telah ditentukan, controller akan menghidupkan Jockey Pump sehingga tekanan kembali normal.

Apabila penurunan tekanan disebabkan oleh aktivasi hydrant atau sprinkler akibat kebakaran, Jockey Pump tidak akan mampu memenuhi kebutuhan debit air. Dalam kondisi tersebut, Fire Pump Controller akan mengaktifkan Main Fire Pump sehingga suplai air bertekanan dapat dipenuhi.

  1. Tekanan sistem turun sedikit.
  2. Pressure switch mendeteksi penurunan tekanan.
  3. Jockey Pump menyala secara otomatis.
  4. Tekanan kembali normal.
  5. Jockey Pump berhenti otomatis.
  6. Jika tekanan terus turun, Main Fire Pump akan aktif.

Komponen Jockey Pump

Sistem Jockey Pump terdiri dari beberapa komponen yang bekerja secara terintegrasi untuk menjaga tekanan jaringan Fire Protection.

  • Jockey Pump.
  • Electric Motor.
  • Pressure Switch.
  • Jockey Pump Controller.
  • Pressure Gauge.
  • Check Valve.
  • Gate Valve.
  • Suction dan Discharge Piping.

Jenis-Jenis Jockey Pump

Meskipun memiliki fungsi utama yang sama, Jockey Pump tersedia dalam beberapa tipe yang dapat disesuaikan dengan kapasitas sistem Fire Protection, tekanan kerja, dan karakteristik bangunan. Pemilihan jenis pompa harus mempertimbangkan kebutuhan debit, tekanan, efisiensi, serta kemudahan perawatan.

Vertical Multistage Jockey Pump

Vertical Multistage merupakan tipe Jockey Pump yang paling banyak digunakan pada sistem Fire Hydrant dan Fire Sprinkler modern. Pompa ini memiliki beberapa impeller yang tersusun secara vertikal sehingga mampu menghasilkan tekanan tinggi meskipun kapasitas aliran relatif kecil.

Karena ukurannya ringkas dan efisiensinya tinggi, Vertical Multistage menjadi pilihan utama pada gedung bertingkat, rumah sakit, hotel, apartemen, pusat perbelanjaan, hingga fasilitas industri.

Keunggulan Vertical Multistage

  • Mampu menghasilkan tekanan tinggi.
  • Dimensi lebih ringkas.
  • Efisiensi energi tinggi.
  • Tingkat kebisingan rendah.
  • Mudah dipasang di Fire Pump Room.

Horizontal Multistage Jockey Pump

Horizontal Multistage digunakan pada instalasi yang membutuhkan akses perawatan lebih mudah atau memiliki keterbatasan tinggi ruangan. Prinsip kerjanya sama dengan tipe vertikal, namun seluruh impeller ditempatkan secara horizontal.

Pompa ini cocok digunakan pada beberapa aplikasi industri maupun bangunan komersial dengan konfigurasi ruang pompa tertentu.

Single Stage Jockey Pump

Untuk sistem Fire Protection berkapasitas kecil, Single Stage Pump masih dapat digunakan sebagai Jockey Pump. Walaupun tekanan yang dihasilkan tidak setinggi tipe multistage, pompa ini cukup efektif menjaga tekanan pada instalasi dengan kebutuhan head yang relatif rendah.

Pressure Switch pada Jockey Pump

Pressure Switch merupakan komponen yang mengendalikan kapan Jockey Pump harus menyala maupun berhenti. Perangkat ini terus memonitor tekanan dalam jaringan perpipaan dan akan mengirimkan sinyal ke controller apabila tekanan turun di bawah nilai yang telah ditentukan.

Pengaturan tekanan harus dilakukan secara tepat agar Jockey Pump bekerja lebih dahulu sebelum Main Fire Pump aktif. Dengan demikian, penurunan tekanan kecil dapat diatasi tanpa menghidupkan pompa utama.

Start Pressure

Tekanan saat Jockey Pump mulai beroperasi untuk mengembalikan tekanan sistem ke kondisi normal.

Stop Pressure

Tekanan ketika Jockey Pump berhenti secara otomatis setelah tekanan kembali sesuai pengaturan.

Differential Pressure

Selisih antara tekanan start dan stop yang membantu menghindari pompa hidup-mati terlalu sering.

System Monitoring

Pressure Switch bekerja bersama controller untuk menjaga kestabilan tekanan sistem Fire Protection.

Jockey Pump Controller

Jockey Pump Controller merupakan panel kontrol yang mengatur seluruh operasi Jockey Pump secara otomatis. Panel ini menerima sinyal dari pressure switch, menghidupkan motor listrik, serta menghentikan pompa ketika tekanan telah kembali normal.

Selain fungsi otomatis, controller juga menyediakan mode manual, indikator status, alarm gangguan, serta proteksi motor listrik agar sistem bekerja secara aman dan andal.

Fitur Jockey Pump Controller

  • Automatic Start dan Stop.
  • Manual Operation.
  • Monitoring tekanan sistem.
  • Indikator status operasi.
  • Alarm gangguan.
  • Proteksi motor listrik.

Perbedaan Jockey Pump dan Main Fire Pump

Parameter Jockey Pump Main Fire Pump
Fungsi Menjaga tekanan sistem Menyuplai air saat kebakaran
Kapasitas Kecil Besar
Debit Air Rendah Tinggi
Frekuensi Operasi Lebih sering Hanya saat kondisi darurat atau pengujian
Tujuan Menstabilkan tekanan Pemadaman kebakaran

Cara Memilih Jockey Pump

Pemilihan Jockey Pump harus disesuaikan dengan karakteristik sistem Fire Protection. Kapasitas pompa tidak ditentukan berdasarkan luas bangunan saja, melainkan melalui hydraulic calculation serta tekanan kerja sistem.

Beberapa faktor yang perlu diperhatikan antara lain tekanan sistem, kapasitas pompa utama, jenis jaringan perpipaan, elevasi bangunan, kualitas motor listrik, serta kompatibilitas dengan Fire Pump Controller yang digunakan.



Instalasi Jockey Pump

Instalasi Jockey Pump harus dirancang sebagai bagian yang terintegrasi dengan seluruh Fire Protection System. Walaupun kapasitasnya jauh lebih kecil dibanding Main Fire Pump, pemasangan yang tepat sangat menentukan kemampuan sistem dalam menjaga tekanan jaringan Fire Hydrant maupun Fire Sprinkler tetap stabil selama kondisi normal.

Tahapan instalasi meliputi penentuan lokasi pompa, pembuatan pondasi, pemasangan suction dan discharge piping, instalasi controller, pressure switch, panel listrik, hingga proses testing sebelum sistem dioperasikan.

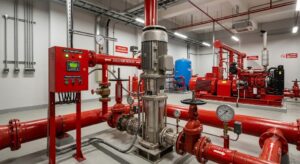

Lokasi Jockey Pump di Fire Pump Room

Jockey Pump umumnya ditempatkan di dalam Fire Pump Room bersama Electric Fire Pump dan Diesel Fire Pump agar seluruh sistem Fire Protection berada dalam satu area yang mudah diawasi dan dipelihara.

Posisi pemasangan harus memberikan ruang yang cukup untuk inspeksi, pembongkaran pompa, pemeriksaan panel kontrol, serta penggantian komponen apabila diperlukan. Tata letak yang baik juga membantu mempercepat proses maintenance dan mengurangi risiko kerusakan akibat ruang kerja yang sempit.

Persyaratan Fire Pump Room

  • Ruangan bersih dan kering.
  • Memiliki ventilasi yang memadai.
  • Tersedia pencahayaan yang cukup.
  • Dilengkapi sistem drainase.
  • Mudah diakses saat inspeksi maupun keadaan darurat.
  • Memiliki ruang bebas untuk perawatan pompa.

Pondasi Jockey Pump

Pondasi berfungsi menjaga kestabilan pompa sekaligus mengurangi getaran selama beroperasi. Walaupun ukuran Jockey Pump relatif kecil, pondasi tetap harus dibuat rata dan kokoh agar alignment pompa dan motor listrik tetap presisi.

Pondasi umumnya menggunakan beton bertulang yang dilengkapi anchor bolt untuk mengikat base frame sehingga posisi pompa tidak bergeser selama masa operasional.

Instalasi Suction dan Discharge Piping

Perpipaan Jockey Pump harus dirancang dengan memperhatikan kehilangan tekanan (friction loss) seminimal mungkin. Jalur suction harus memperoleh suplai air yang stabil dari Fire Water Tank, sedangkan jalur discharge dihubungkan ke jaringan utama Fire Protection.

Suction Pipe

Mengalirkan air dari Fire Water Tank menuju Jockey Pump dengan hambatan aliran yang rendah.

Discharge Pipe

Menyalurkan air bertekanan ke jaringan Fire Hydrant dan Fire Sprinkler.

Check Valve

Mencegah aliran balik yang dapat memengaruhi kestabilan tekanan sistem.

Gate Valve

Memudahkan proses isolasi pompa ketika dilakukan maintenance tanpa mengganggu sistem utama.

Pressure Setting Jockey Pump

Pengaturan tekanan merupakan salah satu aspek paling penting dalam instalasi Jockey Pump. Nilai start dan stop pressure harus disesuaikan agar pompa dapat mengatasi penurunan tekanan kecil tanpa memicu Main Fire Pump untuk bekerja.

Apabila pressure setting terlalu rendah atau terlalu tinggi, sistem dapat mengalami operasi yang tidak efisien, seperti pompa hidup-mati terlalu sering (short cycling) atau keterlambatan respons ketika tekanan mulai turun.

Tujuan Pressure Setting

  • Menjaga tekanan sistem tetap stabil.
  • Mengurangi frekuensi start Main Fire Pump.
  • Mencegah short cycling.
  • Memperpanjang umur pompa dan motor.

Integrasi dengan Electric Fire Pump dan Diesel Fire Pump

Jockey Pump bekerja sebagai lini pertama dalam menjaga tekanan sistem. Ketika terjadi penurunan tekanan kecil, hanya Jockey Pump yang akan aktif. Namun apabila tekanan terus menurun akibat aktivasi hydrant atau sprinkler, Fire Pump Controller akan mengaktifkan Main Fire Pump sesuai urutan operasi yang telah ditentukan.

Konfigurasi ini memberikan keseimbangan antara efisiensi operasional dan kesiapan sistem dalam menghadapi kondisi darurat.

Kondisi Sistem Pompa yang Beroperasi
Tekanan turun sedikit Jockey Pump
Tekanan terus menurun Electric Fire Pump
Listrik utama padam Diesel Fire Pump

Standar Instalasi Jockey Pump

Perencanaan dan pemasangan Jockey Pump sebaiknya mengacu pada standar yang berlaku agar sistem memiliki tingkat keandalan tinggi serta mampu bekerja sesuai kebutuhan Fire Protection System.

  • NFPA 20 – Installation of Stationary Fire Pumps for Fire Protection.
  • NFPA 25 – Inspection, Testing and Maintenance of Water-Based Fire Protection Systems.
  • SNI terkait sistem proteksi kebakaran.
  • Spesifikasi teknis konsultan perencana dan produsen peralatan.

Dengan mengikuti standar tersebut, Jockey Pump dapat bekerja secara optimal sebagai penjaga tekanan sistem sekaligus mendukung performa Electric Fire Pump maupun Diesel Fire Pump ketika terjadi keadaan darurat.

“`html id=”jp-part4″

Hydraulic Calculation Jockey Pump

Meskipun kapasitas Jockey Pump relatif kecil, pemilihannya tetap harus didasarkan pada hydraulic calculation agar mampu menjaga tekanan sistem Fire Protection secara stabil. Tujuan utama pompa ini bukan untuk memasok debit air saat kebakaran, melainkan menggantikan kehilangan tekanan kecil akibat kebocoran minor, perubahan temperatur, maupun fluktuasi tekanan pada jaringan perpipaan.

Perhitungan hydraulic calculation mempertimbangkan tekanan kerja sistem, kapasitas Main Fire Pump, volume jaringan perpipaan, elevasi bangunan, serta karakteristik Fire Hydrant dan Fire Sprinkler System. Dengan perhitungan yang tepat, Jockey Pump dapat bekerja secara efisien tanpa mengganggu operasi pompa utama.

Testing Jockey Pump

Sebelum sistem dioperasikan, Jockey Pump harus melalui proses pengujian untuk memastikan controller, pressure switch, motor listrik, dan pompa bekerja sesuai desain. Pengujian dilakukan setelah seluruh instalasi mekanikal dan elektrikal selesai.

Automatic Start Test

Menguji kemampuan pressure switch mengaktifkan Jockey Pump secara otomatis ketika tekanan sistem turun.

Automatic Stop Test

Memastikan pompa berhenti secara otomatis setelah tekanan kembali normal.

Pressure Verification

Memastikan nilai start pressure dan stop pressure sesuai dengan setting yang telah direncanakan.

Leakage Simulation

Melakukan simulasi penurunan tekanan kecil untuk memastikan Jockey Pump bekerja tanpa mengaktifkan Main Fire Pump.

Commissioning Jockey Pump

Commissioning dilakukan untuk memastikan seluruh komponen telah terpasang dengan benar dan mampu bekerja sebagai satu kesatuan dengan Electric Fire Pump, Diesel Fire Pump, serta Fire Pump Controller.

Pada tahap ini dilakukan pemeriksaan alignment pompa, putaran motor listrik, pressure switch, controller, valve, pressure gauge, instalasi perpipaan, hingga simulasi urutan kerja seluruh sistem Fire Protection.

Maintenance Jockey Pump

Maintenance rutin sangat penting untuk menjaga performa Jockey Pump agar selalu siap mempertahankan tekanan sistem. Program perawatan yang baik juga membantu mengurangi risiko Main Fire Pump aktif akibat penurunan tekanan kecil.

Weekly Inspection

  • Menjalankan pompa sesuai prosedur pengujian.
  • Memeriksa tekanan sistem.
  • Memastikan controller bekerja normal.
  • Memeriksa pressure gauge.
  • Memastikan tidak ada kebocoran perpipaan.

Monthly Maintenance

  • Memeriksa alignment pompa dan motor.
  • Pemeriksaan bearing.
  • Pemeriksaan mechanical seal.
  • Pembersihan panel controller.
  • Pengujian automatic start dan stop.

Troubleshooting Jockey Pump

Permasalahan Penyebab Solusi
Pompa sering hidup-mati Pressure setting tidak tepat atau terdapat kebocoran kecil Sesuaikan pressure switch dan periksa jaringan perpipaan
Pompa tidak mau start Gangguan listrik, controller, atau pressure switch Periksa panel kontrol, suplai listrik, dan pressure switch
Tekanan tidak naik Impeller aus atau terdapat udara pada suction line Periksa pompa dan lakukan priming bila diperlukan
Getaran berlebih Alignment kurang presisi atau bearing rusak Lakukan realignment dan ganti bearing bila diperlukan

Pertanyaan yang Sering Diajukan

Apakah Jockey Pump digunakan untuk memadamkan kebakaran?

Tidak. Jockey Pump hanya berfungsi menjaga tekanan sistem Fire Protection. Saat terjadi kebakaran, Main Fire Pump yang akan menyediakan debit air utama.

Mengapa Jockey Pump penting?

Karena pompa ini menjaga tekanan sistem tetap stabil sehingga Main Fire Pump tidak sering aktif akibat penurunan tekanan kecil.

Apakah setiap Fire Hydrant membutuhkan Jockey Pump?

Sebagian besar sistem Fire Hydrant modern menggunakan Jockey Pump untuk meningkatkan keandalan sistem dan memperpanjang umur Main Fire Pump.

Berapa kapasitas Jockey Pump?

Kapasitas Jockey Pump ditentukan berdasarkan hydraulic calculation dan karakteristik Fire Protection System, bukan berdasarkan luas bangunan semata.

Kesimpulan

Jockey Pump merupakan komponen penting dalam Fire Protection System yang berfungsi menjaga tekanan jaringan tetap stabil pada kondisi normal. Walaupun tidak digunakan untuk memasok air saat kebakaran, keberadaannya sangat berpengaruh terhadap keandalan Electric Fire Pump dan Diesel Fire Pump.

Dengan perencanaan yang tepat, instalasi sesuai standar, pengaturan pressure switch yang akurat, serta maintenance berkala, Jockey Pump dapat memperpanjang umur pompa utama sekaligus memastikan sistem Fire Hydrant dan Fire Sprinkler selalu siap beroperasi ketika dibutuhkan.
