Fire Pump Installation: Panduan Instalasi Fire Pump Sesuai NFPA 20

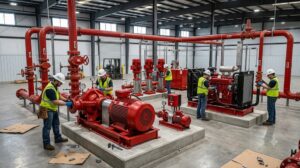

Fire Pump Installation merupakan tahapan penting dalam pembangunan sistem Fire Protection. Instalasi yang dilakukan dengan benar akan memastikan pompa mampu memberikan tekanan dan debit air sesuai kebutuhan ketika sistem hydrant maupun sprinkler diaktifkan saat terjadi kebakaran.
Proses instalasi tidak hanya mencakup pemasangan pompa, tetapi juga meliputi pekerjaan sipil, mekanikal, elektrikal, perpipaan, alignment, pemasangan panel kontrol, hingga persiapan untuk testing dan commissioning. Seluruh tahapan harus dilakukan secara sistematis agar sistem memenuhi standar keselamatan serta mudah dipelihara selama masa operasional bangunan.
Apa Itu Fire Pump Installation?
Fire Pump Installation adalah proses pemasangan seluruh sistem Fire Pump mulai dari pondasi, unit pompa, motor penggerak, controller, suction dan discharge piping, valve, instrumentasi, hingga integrasi dengan sistem Fire Protection. Instalasi yang benar akan memastikan seluruh komponen bekerja sebagai satu kesatuan yang andal ketika dibutuhkan.
Tujuan Instalasi Fire Pump
Menjamin Keandalan Sistem
Instalasi yang sesuai standar memastikan Fire Pump siap beroperasi setiap saat.
Memenuhi Standar Keselamatan
Mengikuti persyaratan NFPA 20 dan spesifikasi teknis proyek.
Mempermudah Maintenance
Layout yang baik memberikan akses yang cukup untuk inspeksi dan perawatan.
Memaksimalkan Umur Peralatan
Pemasangan yang benar mengurangi getaran, kebocoran, dan kerusakan dini.
Perencanaan Sebelum Instalasi
Tahap perencanaan menjadi fondasi keberhasilan proyek Fire Pump Installation. Tim engineering harus melakukan analisis kebutuhan debit dan tekanan, menentukan kapasitas pompa, memilih sumber air, menyusun layout Fire Pump Room, serta menyiapkan gambar kerja yang telah disetujui.
- Hydraulic calculation.
- Shop drawing.
- Koordinasi MEP.
- Perhitungan beban pondasi.
- Rencana jalur perpipaan.
- Rencana sistem kelistrikan.
Survey Lokasi Instalasi
Survey lapangan dilakukan untuk memastikan lokasi pemasangan memiliki akses yang memadai, kondisi struktur yang sesuai, sumber air yang mencukupi, serta ruang yang cukup untuk proses instalasi dan pemeliharaan di masa mendatang.
Pemilihan Jenis Fire Pump
Jenis Fire Pump dipilih berdasarkan kebutuhan proyek. Beberapa tipe yang umum digunakan antara lain Horizontal Split Case Fire Pump, End Suction Fire Pump, dan Vertical Turbine Fire Pump. Penggerak pompa dapat menggunakan motor listrik maupun mesin diesel, dengan dukungan Jockey Pump untuk menjaga tekanan sistem.
Standar Instalasi Fire Pump
Instalasi Fire Pump harus mengacu pada standar NFPA 20, spesifikasi teknis proyek, rekomendasi produsen, serta regulasi keselamatan yang berlaku. Kepatuhan terhadap standar tersebut membantu memastikan sistem memenuhi kebutuhan operasional dan memudahkan proses inspeksi maupun commissioning.
Artikel Terkait
“`html id=”fpi-part2″
Pembuatan Pondasi Fire Pump
Pondasi merupakan elemen dasar yang menentukan kestabilan seluruh sistem Fire Pump. Sebelum unit pompa dipasang, pondasi beton bertulang harus dipersiapkan sesuai dimensi yang direkomendasikan oleh produsen. Pondasi yang kokoh akan mengurangi getaran, menjaga alignment pompa, serta memperpanjang umur bearing dan mechanical seal.
Pada proyek gedung bertingkat maupun kawasan industri, pondasi biasanya dibuat menggunakan beton bertulang dengan anchor bolt yang telah dipasang sesuai posisi base frame Fire Pump.
Concrete Foundation
Menopang berat pompa, motor, dan perpipaan secara stabil.
Anchor Bolt
Mengikat unit Fire Pump agar tidak bergeser saat beroperasi.
Base Plate
Menjadi dudukan utama pompa sebelum proses grouting.
Grouting
Mengisi rongga antara base plate dan pondasi untuk meningkatkan kestabilan.
Pemasangan Unit Fire Pump
Setelah pondasi dinyatakan siap, unit Fire Pump diposisikan menggunakan alat angkat yang sesuai kapasitas. Selama proses ini, teknisi harus memastikan posisi pompa benar-benar sejajar dengan jalur perpipaan agar tidak terjadi tegangan mekanis yang dapat memengaruhi performa pompa.
Pemasangan dilakukan secara hati-hati untuk menghindari kerusakan pada impeller, shaft, bearing, maupun komponen internal lainnya.
| Tahapan | Tujuan |
|---|---|
| Positioning | Menempatkan pompa sesuai layout. |
| Leveling | Memastikan posisi pompa benar-benar rata. |
| Temporary Tightening | Menjaga posisi sebelum alignment. |
| Final Grouting | Mengunci posisi permanen pompa. |
Alignment Motor dan Pompa
Alignment merupakan salah satu pekerjaan paling penting dalam Fire Pump Installation. Ketidaksejajaran antara poros motor dan poros pompa dapat menyebabkan getaran tinggi, peningkatan konsumsi energi, kerusakan coupling, hingga kegagalan bearing dalam waktu singkat.
Saat ini alignment umumnya dilakukan menggunakan laser alignment untuk memperoleh tingkat akurasi yang lebih tinggi dibanding metode konvensional menggunakan dial indicator.
- Horizontal Alignment.
- Vertical Alignment.
- Angular Alignment.
- Soft Foot Inspection.
- Final Verification.
Alignment wajib diperiksa kembali setelah proses grouting selesai karena perubahan posisi pondasi dapat memengaruhi kesejajaran poros.
Instalasi Suction Piping
Suction piping berfungsi mengalirkan air dari Fire Water Tank menuju Fire Pump. Jalur suction harus dirancang sesingkat mungkin dengan jumlah belokan seminimal mungkin untuk mengurangi kehilangan tekanan (head loss).
- Menggunakan diameter sesuai desain.
- Menghindari belokan tajam.
- Menjaga aliran tetap stabil.
- Mengurangi risiko kavitasi.
- Memasang eccentric reducer sesuai arah aliran.
Kesalahan desain suction piping dapat menyebabkan pompa mengalami kavitasi yang berdampak pada penurunan performa dan kerusakan impeller.
Instalasi Discharge Piping
Discharge piping menyalurkan air bertekanan dari Fire Pump menuju jaringan Fire Hydrant maupun Fire Sprinkler. Jalur ini harus dipasang dengan memperhatikan posisi valve, flow meter, pressure gauge, dan check valve agar sistem mudah dioperasikan serta diperiksa.
| Komponen | Fungsi |
|---|---|
| Check Valve | Mencegah aliran balik. |
| Butterfly Valve | Mengisolasi jalur perpipaan. |
| Pressure Gauge | Memantau tekanan pompa. |
| Flow Meter | Mengukur debit air. |
| Relief Valve | Mengurangi tekanan berlebih. |
Instalasi Fire Pump Controller
Fire Pump Controller dipasang pada lokasi yang mudah dijangkau operator serta terlindung dari kelembapan dan percikan air. Panel kontrol harus memiliki ruang kerja yang cukup agar proses inspeksi maupun troubleshooting dapat dilakukan dengan aman.
- Memastikan posisi panel mudah diakses.
- Memasang grounding sesuai standar.
- Menghubungkan pressure switch.
- Melakukan identifikasi kabel.
- Memastikan seluruh indikator berfungsi.
Panel controller merupakan pusat kendali Fire Pump sehingga kualitas pemasangan sangat memengaruhi keandalan sistem secara keseluruhan.
Instalasi Kelistrikan
Pekerjaan elektrikal meliputi pemasangan kabel daya, kabel kontrol, sistem grounding, emergency power apabila tersedia, serta pengujian kontinuitas instalasi. Seluruh pekerjaan harus mengikuti gambar kerja dan spesifikasi teknis agar Fire Pump dapat beroperasi secara aman.
Main Power
Sumber daya utama untuk Electric Fire Pump.
Grounding
Melindungi sistem dari gangguan kelistrikan.
Cable Tray
Menata jalur kabel agar rapi dan aman.
Emergency Supply
Menjaga kontinuitas operasi sesuai desain sistem.
Setelah seluruh instalasi mekanikal dan elektrikal selesai, proyek dapat dilanjutkan ke tahap flushing, hydrostatic test, serta testing & commissioning untuk memastikan Fire Pump bekerja sesuai kapasitas yang direncanakan.
“`html id=”firepumpinstall-part3″
Instalasi Diesel Fire Pump
Pada proyek yang menggunakan Diesel Fire Pump, proses instalasi memiliki beberapa persyaratan tambahan dibandingkan Electric Fire Pump. Selain pemasangan unit pompa, kontraktor juga harus memastikan sistem bahan bakar, exhaust, pendingin mesin, baterai starter, serta ventilasi ruangan bekerja dengan baik.
Mesin diesel harus ditempatkan pada pondasi yang kokoh dan memiliki ruang yang cukup untuk proses perawatan berkala seperti penggantian filter, oli mesin, belt, maupun komponen pendingin.
Fuel Tank
Memastikan kapasitas bahan bakar memenuhi kebutuhan operasi sesuai spesifikasi proyek.
Starting Battery
Baterai selalu berada pada kondisi penuh dengan battery charger yang aktif.
Cooling System
Menjaga temperatur mesin selama Fire Pump beroperasi.
Engine Exhaust
Mengalirkan gas buang menuju area yang aman sesuai ketentuan keselamatan.
Instalasi Electric Fire Pump
Electric Fire Pump menjadi pilihan utama pada banyak gedung komersial karena pengoperasiannya relatif sederhana dan biaya perawatannya lebih rendah. Instalasi harus memastikan suplai listrik stabil serta seluruh panel kontrol terhubung dengan baik.
| Komponen | Pemeriksaan |
|---|---|
| Main Panel | Memastikan suplai daya sesuai kebutuhan motor. |
| Motor Protection | Verifikasi proteksi listrik dan setting controller. |
| Grounding | Memastikan sistem pembumian bekerja baik. |
| Cable Installation | Memastikan ukuran kabel sesuai beban. |
| Controller | Verifikasi fungsi start otomatis dan manual. |
Pemeriksaan kualitas sambungan kabel menjadi bagian penting untuk mencegah penurunan tegangan maupun panas berlebih saat motor bekerja pada beban penuh.
Instalasi Jockey Pump
Jockey Pump dipasang untuk menjaga tekanan sistem Fire Protection selama kondisi normal. Penempatan Jockey Pump harus memperhatikan kemudahan akses terhadap pressure switch, pressure gauge, valve, serta panel kontrol.
- Pondasi stabil.
- Alignment motor dan pompa.
- Instalasi pressure switch.
- Pemasangan check valve.
- Pengujian tekanan awal.
Meskipun berkapasitas lebih kecil dibanding Main Fire Pump, Jockey Pump memiliki peran penting dalam menjaga stabilitas tekanan jaringan dan mengurangi frekuensi start-stop pompa utama.
Pemasangan Instrumentasi
Instrumentasi memberikan informasi mengenai kondisi operasional Fire Pump secara real-time. Seluruh instrumen harus dipasang pada posisi yang mudah dibaca dan dijangkau selama proses inspeksi maupun pemeliharaan.
| Instrumen | Fungsi |
|---|---|
| Pressure Gauge | Mengukur tekanan suction dan discharge. |
| Flow Meter | Mengukur kapasitas aliran air. |
| Temperature Gauge | Memantau temperatur mesin diesel. |
| Hour Meter | Mencatat total jam operasi mesin. |
| Battery Indicator | Memantau kondisi baterai starter. |
Instrumen yang telah dipasang perlu dikalibrasi agar hasil pengukuran akurat dan dapat digunakan sebagai acuan selama pengujian performa.
Flushing dan Cleaning Perpipaan
Setelah seluruh instalasi selesai, jaringan perpipaan harus dibersihkan melalui proses flushing. Langkah ini bertujuan menghilangkan serpihan logam, pasir, debu, sisa pengelasan, maupun material lain yang dapat mengganggu kinerja Fire Pump.
- Membersihkan suction line.
- Membersihkan discharge line.
- Membersihkan valve.
- Mencegah penyumbatan flow meter.
- Melindungi impeller pompa.
Flushing dilakukan hingga air yang keluar terlihat bersih dan bebas dari partikel yang dapat merusak sistem.
Hydrostatic Test
Hydrostatic Test dilakukan untuk memastikan seluruh jaringan perpipaan mampu menahan tekanan kerja tanpa mengalami kebocoran. Pengujian ini dilaksanakan sebelum sistem memasuki tahap commissioning.
Leak Inspection
Memastikan tidak terdapat kebocoran pada sambungan perpipaan.
Pressure Holding
Mengamati kestabilan tekanan selama periode pengujian.
Valve Inspection
Memastikan seluruh valve berfungsi dengan baik.
Documentation
Mencatat seluruh hasil pengujian sebagai dokumen proyek.
Pre-Commissioning dan Quality Control
Tahap akhir sebelum commissioning adalah melakukan inspeksi menyeluruh terhadap seluruh pekerjaan instalasi. Pemeriksaan dilakukan oleh tim Quality Control untuk memastikan seluruh pekerjaan telah memenuhi spesifikasi teknis, gambar kerja, dan standar yang berlaku.
Poin Pemeriksaan
- Posisi Fire Pump sesuai layout.
- Alignment telah diverifikasi.
- Valve telah diberi label.
- Pressure Gauge telah terpasang.
- Controller berfungsi normal.
- Grounding memenuhi persyaratan.
- Pipa telah dilakukan flushing.
- Hydrostatic Test dinyatakan lulus.
- Dokumen instalasi lengkap.
- Area kerja bersih dan aman.
Setelah seluruh item pada checklist dinyatakan memenuhi persyaratan, proyek dapat dilanjutkan ke proses Fire Pump Testing & Commissioning sebelum sistem diserahterimakan kepada pemilik bangunan.
“`html id=”firepumpinstall-part4″
Testing dan Commissioning Setelah Instalasi
Setelah seluruh pekerjaan instalasi selesai, sistem harus melalui tahapan Testing & Commissioning untuk memastikan seluruh komponen bekerja sesuai desain. Pengujian dilakukan terhadap sistem mekanikal, elektrikal, instrumentasi, serta integrasi dengan jaringan Fire Protection sebelum proyek diserahterimakan kepada pemilik bangunan.
Seluruh pengujian sebaiknya dilakukan menggunakan instrumen yang telah dikalibrasi agar hasil yang diperoleh akurat dan dapat dijadikan referensi selama masa operasional sistem.
Mechanical Test
Memastikan pompa, motor, coupling, dan bearing bekerja dengan normal.
Electrical Test
Memeriksa controller, kabel, grounding, dan sumber daya listrik.
Hydraulic Test
Mengukur debit, tekanan, dan kestabilan aliran air.
Control Test
Memastikan fungsi otomatis maupun manual berjalan sesuai desain.
Acceptance Test
Acceptance Test merupakan tahap verifikasi akhir sebelum sistem Fire Pump dinyatakan siap digunakan. Pengujian dilakukan bersama pemilik proyek, konsultan pengawas, kontraktor, dan pihak terkait untuk memastikan seluruh pekerjaan telah memenuhi spesifikasi teknis dan standar yang disepakati.
| Item Pengujian | Tujuan |
|---|---|
| Automatic Start | Memastikan Fire Pump hidup otomatis saat tekanan turun. |
| Manual Start | Memastikan pompa dapat dijalankan secara manual. |
| Flow Test | Memverifikasi debit air sesuai desain. |
| Pressure Test | Memastikan tekanan memenuhi kebutuhan sistem. |
| Alarm Verification | Memastikan alarm dan indikator bekerja dengan baik. |
| Documentation Review | Memastikan seluruh dokumen instalasi telah lengkap. |
Apabila seluruh item memenuhi persyaratan, maka sistem dapat dinyatakan layak dioperasikan dan memasuki fase pemeliharaan berkala.
Checklist Instalasi Fire Pump
Checklist digunakan untuk memastikan tidak ada tahapan penting yang terlewat selama proses instalasi maupun sebelum commissioning.
- ☑ Pondasi selesai dan memenuhi spesifikasi.
- ☑ Fire Pump terpasang dengan benar.
- ☑ Alignment telah diverifikasi.
- ☑ Anchor bolt telah dikencangkan.
- ☑ Grouting selesai.
- ☑ Suction dan discharge piping selesai.
- ☑ Valve telah diberi label.
- ☑ Pressure gauge dan flow meter terpasang.
- ☑ Fire Pump Controller berfungsi.
- ☑ Grounding telah diuji.
- ☑ Flushing selesai.
- ☑ Hydrostatic Test lulus.
- ☑ Area Fire Pump Room bersih.
- ☑ Dokumen commissioning lengkap.
Troubleshooting Setelah Instalasi
| Permasalahan | Penyebab Kemungkinan | Solusi |
|---|---|---|
| Pompa tidak dapat start | Gangguan suplai listrik atau controller. | Periksa panel, kabel, dan sistem kontrol. |
| Tekanan rendah | Kebocoran atau valve belum terbuka penuh. | Periksa jaringan perpipaan dan valve. |
| Getaran tinggi | Alignment berubah. | Lakukan pemeriksaan dan realignment. |
| Motor panas berlebih | Beban tinggi atau ventilasi kurang baik. | Periksa arus motor dan sirkulasi udara. |
| Diesel sulit dihidupkan | Baterai lemah atau bahan bakar bermasalah. | Periksa sistem starter dan fuel system. |
Apabila ditemukan gangguan yang berulang, lakukan evaluasi menyeluruh terhadap instalasi, pengaturan controller, serta hasil pengujian sebelumnya untuk menemukan akar penyebabnya.
Pertanyaan yang Sering Diajukan (FAQ)
Berapa lama proses instalasi Fire Pump?
Durasi instalasi bergantung pada kapasitas sistem, kompleksitas proyek, dan kesiapan lokasi. Pada proyek skala menengah, proses dapat berlangsung beberapa hari hingga beberapa minggu.
Apakah Fire Pump harus melalui commissioning?
Ya. Commissioning diperlukan untuk memastikan seluruh sistem bekerja sesuai spesifikasi sebelum digunakan sebagai bagian dari sistem proteksi kebakaran.
Apakah alignment harus diperiksa kembali setelah grouting?
Disarankan untuk melakukan pemeriksaan ulang alignment karena proses grouting dapat memengaruhi posisi akhir pompa dan motor.
Apakah instalasi Fire Pump memerlukan perawatan berkala?
Ya. Setelah instalasi selesai, sistem tetap harus menjalani inspeksi, pengujian rutin, dan preventive maintenance agar performanya tetap optimal.
Kesimpulan
Fire Pump Installation merupakan proses yang melibatkan pekerjaan sipil, mekanikal, elektrikal, dan perpipaan secara terpadu. Keberhasilan instalasi tidak hanya bergantung pada kualitas peralatan, tetapi juga pada ketelitian dalam setiap tahapan mulai dari perencanaan, pemasangan, alignment, pengujian, hingga commissioning.
Dengan mengikuti standar yang berlaku, menggunakan material berkualitas, dan menerapkan prosedur instalasi yang tepat, sistem Fire Pump akan memiliki tingkat keandalan yang tinggi dalam mendukung operasional Fire Protection pada berbagai jenis bangunan.
